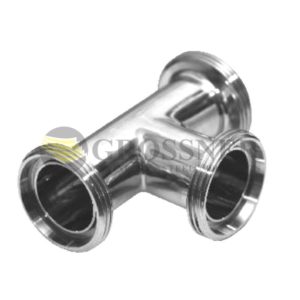

Тройник удлиненный

Описание

Компания ГРОССНЕР предлагает из наличия тройники удлиненные из нержавеющей стали AISI 304 и кислотостойкой стали AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Тройник удлиненный применяют для разделения потока жидкости на два и создания необходимых ответвлений от магистрали. Удлиненный тройник необходим в тех случаях, когда присоединение к трубопроводу осуществляется при помощи орбитальной сварки, при которой использование обычного короткого тройника технически затруднено. Удлиненные патрубки в тройнике позволяют зажимать их орбитальными головками сварочного оборудования и производить высококачественную сварку. Таким образом можно заключить, что удлиненные тройники применяются главным образом при создании трубопроводов в пищевой и биофармацевтической отраслях.

Равнопроходной нержавеющий тройник имеет диаметр патрубков равный диаметру трубопровода. Переходной тройник нержавеющий имеет ответвляющий патрубок, диаметр которого меньше, чем в основном трубопроводе.

Характеристики удлиненного тройника:

• Стандарт: DIN, 3A;
• Размерный ряд: DIN (DN10 — DN200), 3A (1/2″ — 8″);
• Среда: жидкая и газообразная;
• Степень шероховатости (гигиенический класс): Ra≤0,8 мкм, Ra≤0,51 мкм.

Тройники удлиненные из нержавеющей стали по стандарту DIN производятся в метрических (в мм) размерах, внутренняя поверхность тройника отполирована до низких значений шероховатости (Ra<0,8 мкм).  Такие тройники применяются в трубопроводах для перемещения жидкостей в инженерных системах и в трубопроводах пищевой и фармацевтической промышленности. Стандарт DIN для санитарных трубопроводов — это набор технических рекомендаций, разработанных Немецким институтом стандартизации (DIN). Он охватывает различные аспекты санитарных систем, включая арматуру, фитинги, трубы, оборудование и материалы, используемые в таких отраслях, как пищевая промышленность и фармацевтика. Стандарт DIN гарантирует, что санитарные компоненты отвечают определенным критериям гигиены, долговечности и производительности. Они определяют размеры, материалы и методы испытаний для обеспечения качества продукции и соответствия нормативным требованиям. Соблюдение стандартов DIN помогает компаниям выпускать высококачественную продукцию, повышать совместимость компонентов и соответствовать лучшим отраслевым практикам для санитарных систем.

Тройники удлиненные по стандарту 3-A измеряются в дюймах (1 дюйм = 25,4 мм). Размерный ряд фитингов по стандарту 3-А аналогичен фитингам по стандарту ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Благодаря высокой степени полировки внутренней поверхности, такие тройники применяют в пищевой, химической и фармацевтической промышленности. Стандарт 3-А относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт 3-А охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта 3-А, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Тройник удлиненный из нержавеющей стали AISI 304 используется в средах окислительного характера: для сильных неорганических кислот (серная, хлорная, азотная и соляная кислоты) при низких концентрациях в области низких температур или для слабых органических кислот (яблочная, лимонная, винная, молочная, уксусная кислоты) в случае средних температур. Хорошо противостоит коррозии под открытым небом. Хорошо сваривается. Получил распространение в трубопроводах для пищевой, химической, текстильной, нефтяной и фармацевтической промышленности. Рекомендуется в трубопроводах, которые находятся в контакте с охлажденными или нагретыми пищевыми продуктами: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Тройник удлиненный из кислотостойкой нержавеющей стали AISI 316 имеет ряд преимуществ перед тройником из стали AISI 304 за счет наличия в стали AISI 316 молибдена и большего количества никеля. Молибден, как и хром, является легирующим элементом и придает отводу из стали AISI 316 лучшую коррозийную стойкость в окислительных средах. Сталь AISI 316 при высокой температуре имеет лучшие физические и механические свойства, чем сталь AISI 304, которая не содержит молибден. Тройник из стали AISI 316 применяется в трубопроводах пищевой промышленности, а также для химической и фармацевтической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Нержавеющая сталь AISI 304 хорошо сваривается со сталью марки AISI 316. Для получения дополнительной информации при выборе между двумя марками стали (AISI 304 или AISI 316) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Современной модификацией приварного тройника в пищевой и фармацевтической отрасли является нержавеющий тройник с кламп-соединением. Приварив один раз ответный штуцер кламп для такого тройника, в дальнейшем появляется возможность быстро и без инструмента демонтировать тройник из трубопровода.
