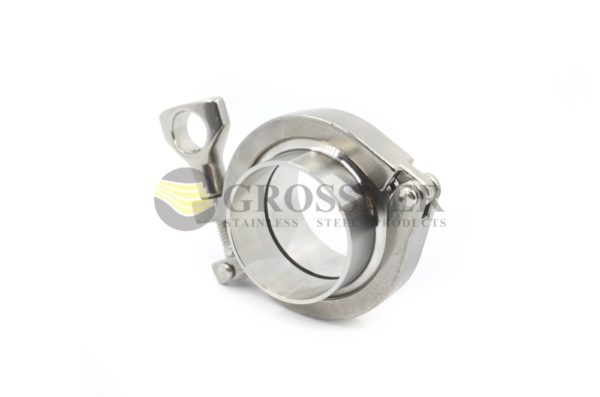

Кламп соединения В сборе

791 руб. – 21,600 руб.

Чтобы узнать цену, уточните параметры:

Очистить
Артикул: Н/Д Категория:

Размеры

Размеры КЛАМП по стандарту DIN 32676



DN d1, мм d2, мм d3, мм
10    (труба 13 мм) 10 13 34
15    (труба 19 мм) 16 19 34
20    (труба 23 мм) 20 23 34
25    (труба 29 мм) 26 29 50,5
32    (труба 35 мм) 32 35 50,5
40    (труба 41 мм) 38 41 50,5
50    (труба 53 мм) 50 53 64
65    (труба 70 мм) 66 70 91
80    (труба 85 мм) 81 85 106
100  (труба 104 мм) 100 104 119
125  (труба 129 мм) 125 129 155
150  (труба 154 мм) 150 154 183
200  (труба 204 мм) 200 204 233,5
250  (труба 254 мм) 250 254 268
300  (труба 304 мм) 300 304 319





Размеры КЛАМП по стандартам SMS 3008, BS 4825-3, ASME BPE



DN d1, мм d2, мм d3, мм
1/2″    (труба 12,7 мм) 9,5 12,7 25,4
3/4″    (труба 19,1 мм) 15,8 19,1 25,4
1″       (труба 25,4 мм) 22,1 25,4 50,5
1 1/4″ (труба 32 мм) 29 32 50,5
1 1/2″ (труба 38,1 мм) 34,8 38,1 50,5
2″       (труба 50,8 мм) 47,5 50,8 64
2 1/2″ (труба 63,5 мм) 60,2 63,5 77,5
3″       (труба 76,1 мм) 72,9 76,1 91
4″       (труба 101,6 мм) 97,4 101,6 119
5″       (труба 127 мм) 120 127 144,5
6″       (труба 152,4 мм) 146,8 152,4 167
6 5/8″ (труба 168,3 мм) 162,5 168,3 183
8″       (труба 205 мм) 198 205 217,5
10″     (труба 254 мм) 250 254 268
12″     (труба 304,8 мм) 300 304,8 319





Размеры КЛАМП по стандарту ISO 1127



DN d2, мм d3, мм
15    (труба 21,3 мм) 21,3 34
20    (труба 26,9 мм) 26,9 34
25    (труба 33,7 мм) 33,7 50,5
32    (труба 42,4 мм) 42,4 64
40    (труба 48,3 мм) 48,3 64
50    (труба 60,3 мм) 60,3 77,5
65    (труба 76,1 мм) 76,1 91
80    (труба 88,9 мм) 88,9 106
100  (труба 114,3 мм) 114,3 130
125  (труба 139,7 мм) 139,7 155
150  (труба 168,3 мм) 168,3 183
200  (труба 219,1 мм) 219,1 233,5





КАСТОМНЫЕ размеры КЛАМП



DN d2, мм d3, мм
10    (труба 10 мм) 10 34
10    (труба 10 мм) 10 50,5
15    (труба 19 мм) 19 50,5
3/4″ (труба 19,05 мм) 19,05 50,5
20    (труба 23 мм) 23 50,5

Описание

Компания «ГРОССНЕР» предлагает из наличия все КЛАМП комплектующие. Они представляют собой зажимные соединения, которые обеспечивают быстрый монтаж и демонтаж частей трубопроводов, что играет огромную роль в продовольственной индустрии и изготовлении лекарственных препаратов.

Кламп-соединение состоит из следующих элементов:

  • пара идентичных штуцера под сварку;
  • зажимной хомут;
  • уплотнитель.



Кламп-соединения обладают определенными преимуществами:

  • более выгодная цена по сравнению с фланцевыми или муфтовыми креплениями;
  • нет необходимости иметь специальные ключи для сборки;
  • отсутствие во внутренней части выступающих контуров, что повышает гигиеничность продукта (это особенно актуально в пищевой промышленности);
  • малый вес соединения.



Использование всего ассортимента трубопроводной арматуры с кламп соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

кламп-clamp

Все детали выполнены из прочной нержавеющей стали AISI 304 и кислотостойкой нержавеющей стали AISI 316. Эти стали отлично выдерживают механические нагрузки, обладают высокой жаростойкостью, со временем не покрываются ржавчиной и не боятся воздействия агрессивных химических веществ.

Размерный ряд кламп соединений зависит от стандарта, по которому был произведен кламп: DIN32676, SMS3008, ISO1127, BS4825-3, ASME BPE. Помимо стандартизированных размеров возможны кастомные размеры (различные вариации диаметра юбки клампа и диаметра приварной части).

В наличии на складе весь размерный ряд кламп соединений — от 10 до 304 мм, и все виды уплотнений: SILICON, EPDM (пищевая резина), VITON (термостойкая резина), PTFE (фторопласт), комбинация PTFE+EPDM, комбинация PTFE+VITON.

Изготовление продукции «ГРОССНЕР» происходит на современном оборудовании известных мировых брендов при строгом соблюдении всего технологического процесса. Также компания «ГРОССНЕР» принимает заказы на изготовление трубопроводной арматуры нестандартных размеров.

Чтобы купить недорого кламп комплектующие с быстрой доставкой по Москве и России, отправьте заявку на электронную почту info@grossner.ru или позвоните менеджерам компании по номеру 8 (495) 120-10-92, 8 (800) 444-05-10. Мы ответим на все возникшие вопросы и оперативно оформим вашу заявку.

Детали

Марка стали

AISI316/316L
Размеры штуцера КЛАМП

DN 10 (труба 13 мм), DN 15 (труба 19 мм), DN 20 (труба 23 мм), DN 25 (труба 29 мм), DN 32 (труба 35 мм), DN 40 (труба 41 мм), DN 50 (труба 53 мм), DN 65 (труба 70 мм), DN 80 (труба 85 мм), DN 100 (труба 104 мм), DN 125 (труба 129 мм), DN 150 (труба 154 мм), DN 200 (труба 204 мм), DN 250 (труба 254 мм), DN 300 (труба 304 мм), DN 1/2" (труба 12,7 мм), DN 3/4" (труба 19,1 мм), DN 1" (труба 25,4 мм), DN 1 1/4" (труба 32 мм), DN 1 1/2" (труба 38,1 мм), DN 2" (труба 50,8 мм), DN 2 1/2" (труба 63,5 мм), DN 3" (труба 76,1 мм), DN 4" (труба 101,6 мм), DN 5" (труба 127 мм), DN 6" (труба 152,4 мм), DN 6 5/8" (труба 168,3 мм), DN 8" (труба 205 мм), DN 10" (труба 254 мм), DN 12" (труба 304,8 мм), DN 15 (труба 21,3 мм), DN 20 (труба 26,9 мм), DN 25 (труба 33,7 мм), DN 32 (труба 42,4 мм), DN 40 (труба 48,3 мм), DN 50 (труба 60,3 мм), DN 65 (труба 76,1 мм), DN 80 (труба 88,9 мм), DN 100 (труба 114,3 мм), DN 125 (труба 139,7 мм), DN 150 (труба 168,3 мм), DN 200 (труба 219,1 мм)
Прокладка

EPDM, FPM "VITON", PTFE, SILICON
