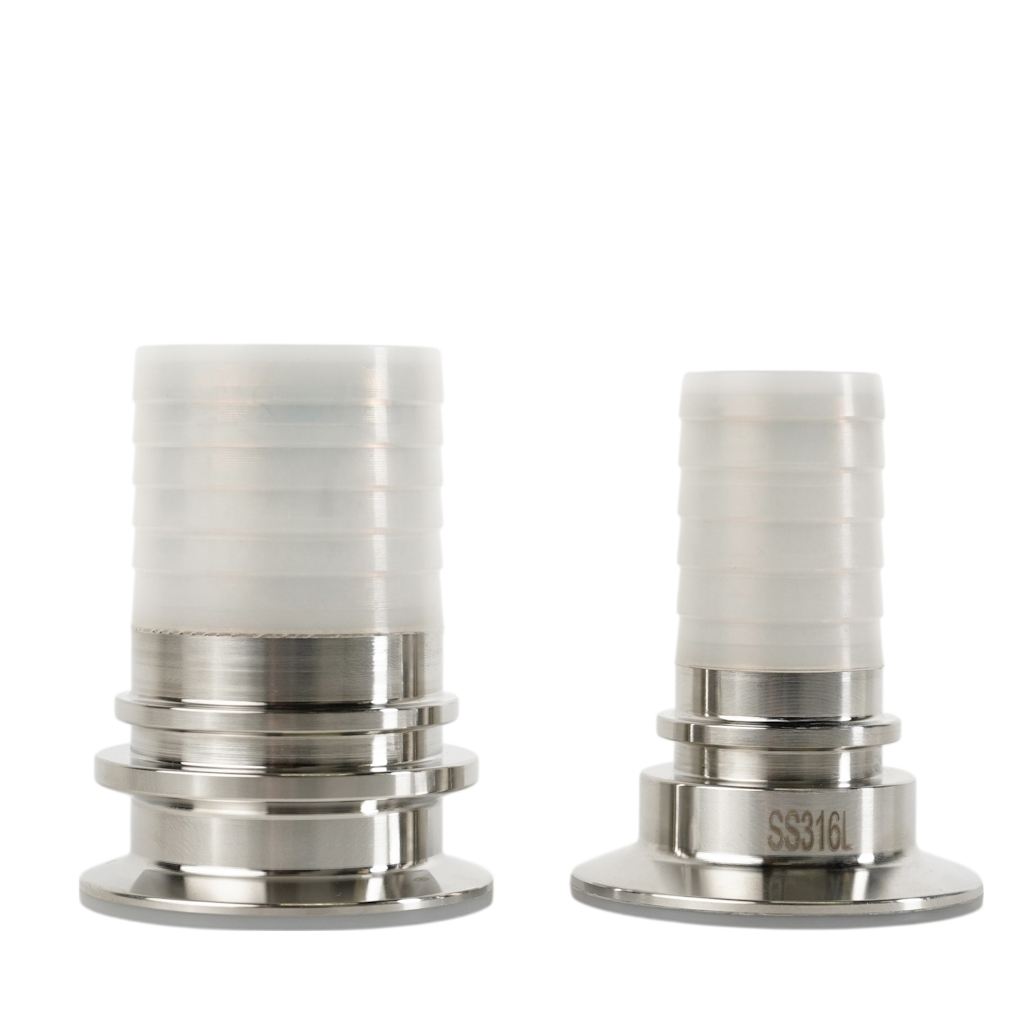

Штуцер кламп футерованный PFA

Описание

Компания ГРОССНЕР предлагает из наличия штуцер под шланг (рукав) футерованный материалом PFA с кламп соединением из нержавеющей стали AISI 304 и AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел.: 8 (495) 120-10-92, 8 (800) 444-05-10.

На складе весь размерный ряд кламп соединений — от 6,35 до 304 мм. Все типы применяемых уплотнений. Отправка в регионы РФ от 1 шт.

Также у нас Вы можете заказать нестандартный тип и размер трубопроводной арматуры из нержавеющей стали.

Характеристики футорованного клампового штуцера под шланг

• Стандарт: 3-А (SMS, ASME);
• Размерный ряд: DN 3/4″ — DN 4″;
• Среда: жидкая и газообразная;
• Футеровка корпуса: PFA (хорошая стойкость практически во всех средах);
• Допуски: FDA 21 CFR 177.1550;
• Рабочая температура: от -20 до +150°C;
• Марка стали: AISI 304, AISI 316L.

Штуцер под рукав с кламп соединением — это деталь трубопровода, предназначена для быстрого соединения рукава шланга с частью трубопровода через кламп соединение. Штуцер под рукав, в отличии от обычных шланговых штуцеров, имеет хвостовик для усиленного четырехболтового хомута DIN 2817 (EN 14420-3), что позволяет прочно фиксировать шланг к трубопроводу высокого давления. Для создания такого соединения необходимы следующие комплектующие:

• непосредственно сам штуцер под рукав с надетым шлангом и обжатый четырехболтовым хомутом;
• ответная часть в виде штуцера клампа, который приварен или прикручен трубной резьбой к трубопроводу или емкости;
• хомут клампа, который соединяет штуцер рукава и штуцер клампа;
• уплотнение клампа между штуцером рукава и штуцером клампа.

Штуцер кламповый с футеровкой PFA изготовлен по специальной технологии: корпус штуцера покрыт материалом PFA, благодаря чему все контактирующие с жидкостью части штуцера покрыты фтором, что позволяет полностью изолировать их от среды, предотвращая коррозию. Такой футерованный штуцер обладает очень высокой коррозионной стойкостью и износостойкостью, надежной герметизацией и широко используется в агрессивных средах. Эти сверхчистые фторполимерные штуцеры разработаны для работы с полупроводниковыми жидкостями, включая высококонцентрированные кислоты, прозрачные химические растворы и суспензии. Эти штуцеры могут быть полезны и на других производствах с высокими требованиями благодаря своей чистоте и способности работать с высококоррозионными химическими веществами.

Основные направления использования футерованных фитингов:

• Обработка полупроводников
• Химическая обработка
• Аналитическое оборудование
• Лаборатория

PFA и PTFE имеют схожую химическую структуру, состоящую из атомов углерода и фтора. Однако разница заключается в их молекулярной структуре. PFA и PTFE обладают превосходной термостойкостью, что делает их пригодными для использования в условиях высоких температур. Оба материала устойчивы к широкому спектру химикатов, включая кислоты, основания и растворители. Оба материала обладают высокой прочностью на разрыв, относительным удлинением при разрыве и низким коэффициентом трения. Но способность PFA перерабатываться в расплаве обеспечивает преимущество в областях применения, требующих точного формования и изготовления. Поэтому футеровку запорной арматуры и фитингов производят именно из материала PFA.

Футерованный штуцер кламп имеет гладкую, лишенную застойных мест конструкцию.

Футерованные фитинги соответствуют стандартам FDA и отлично подходят для CIP (раствор 0.7 л 53%HNO3 + 100 л H₂O при температуре 70 °C) и SIP (стерилизация паром 150 °C до 30 мин.).

Использование всего ассортимента трубопроводной арматуры с кламп соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

Условный диаметр или условный проход DN равен диаметру просвета трубопроводного элемента. Истинный внутренний диаметр, в большинстве случаев, не равен DN, так как фактический внутренний диаметр элемента трубопровода зависит от толщины его стенок.

Фитинги по стандарту 3-A измеряются в дюймах (1 дюйм = 25,4 мм). Размерный ряд фитингов по стандарту 3-А аналогичен фитингам по стандарту ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Стандарт 3-А относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт 3-А охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта 3-А, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Штуцеры кламп из нержавеющей стали AISI 304 используются в средах с окислительным характером. Штуцеры кламп из кислотостойкой стали AISI 316L применяют в высоко агрессивных средах. Футерованные фитинги могут быть выполнены из фитингов на основе 304 или 316 стали, это не имеет принципиального значения, так как рабочим материалом выступает перфторалкокси (PFA), который устойчив к самым агрессивным средам даже при высоких температурах.
