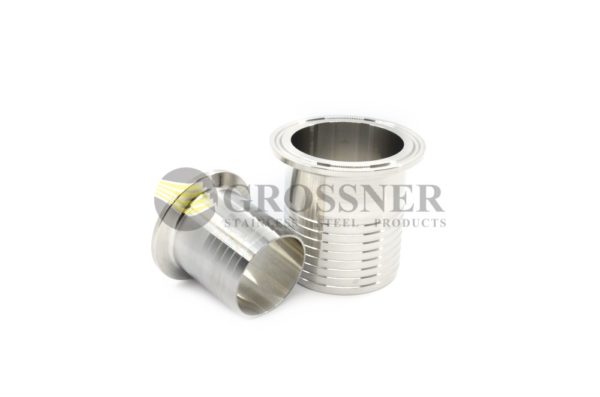

Штуцер шланговый кламп

руб.3,500 руб.

Чтобы узнать цену, уточните параметры:

Очистить
Артикул: Н/Д Категория:

Размеры

Размеры ШЛАНГОВОГО штуцера КЛАМП по стандарту DIN 32676



DN d1,мм d2,мм
10 13 34
15 19 34
20 23 34
25 29 50,5
32 35 50,5
40 41 50,5
50 53 64
65 70 91
80 85 106
100 104 119
125 129 155
150 154 183






Размеры ШЛАНГОВОГО штуцера КЛАМП по стандарту ASME BPE, SMS, 3A



DN d1,мм d2,мм
1/2″ 12,7 25,4
3/4″ 19 25,4
1″ 25,4 50,5
1 1/2″ 38,1 50,5
2″ 50,8 64
2 1/2″ 63,5 77,5
3″ 76,2 91
4″ 101,6 119





КАСТОМНЫЕ размеры ШЛАНГОВОГО штуцера КЛАМП



d1, мм d2, мм
5 25,4
7 25,4
10 25,4
10 34
6 50,5
10 50,5
13 50,5
16 50,5
19 50,5
23 50,5

Описание

Компания ГРОССНЕР предлагает из наличия штуцер шланговый с кламп соединением из нержавеющей стали AISI 304 и кислотостойкой стали AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. 8 (495) 120-10-92.

На складе весь размерный ряд кламп соединений — от 10 до 304 мм. Все типы применяемых уплотнений. Отправка в регионы РФ от 1 шт.

Также у нас Вы можете заказать нестандартный размер или тип трубопроводной арматуры из нержавеющей стали.

Штуцер шланговый КЛАМП соединения — это деталь трубопровода, необходимая для быстрого соединения рукава шланга с трубопроводом или емкостью через кламп соединение. Чтобы создать такое соединение необходим сам шланговый штуцер с надетым на него рукавом шланга, ответная часть в виде штуцера клампа присоединенного сваркой или резьбой к трубе или емкости и хомут, соединяющий два этих штуцера. В качестве уплотняющего элемента для штуцеров, служит уплотнение кламп.

Использование всего ассортимента трубопроводной арматуры с кламп-соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

кламп-clamp

Условный диаметр или условный проход DN равен диаметру просвета трубопроводного элемента. Истинный внутренний диаметр, в большинстве случаев, не равен DN, так как фактический внутренний диаметр элемента трубопровода зависит от толщины его стенок.

Размерный ряд кламп соединения зависит от стандарта, по которому был произведен кламп: DIN32676, SMS3008, ISO1127, BS4825-3, ASME BPE.

Штуцер шланговый КЛАМП из нержавеющей стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Используется преимущественно в трубопроводах для пищевой промышленности и фармацевтической промышленности, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Штуцер шланговый КЛАМП из кислотостойкой стали AISI 316 — это улучшенная версия штуцера из стали AISI 304, которая дополнена молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает штуцеру из стали AISI 316 лучшую коррозийную стойкость в окислительных средах. Штуцер шланговый AISI 316 применяется в трубопроводах пищевой и фармацевтической отрасли, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Детали

Марка стали

AISI316/316L

Размеры

, , , , , , , , , , , , , , , , , ,
