Штуцер кламп под рукав

1,400 руб.2,300 руб.

Чтобы узнать цену, уточните параметры:

Очистить
Артикул: Н/Д Категория:

Размеры

Размеры штуцера для рукава по стандарту ASME BPE, SMS, 3A



DN d1,мм d2,мм
1/2″ 12,7 25,4
3/4″ 19 25,4
1″ 25,4 50,5
1 1/2″ 38,1 50,5
2″ 50,8 64
2 1/2″ 63,5 77,5
3″ 76,2 91
4″ 101,6 119

Описание

Компания ГРОССНЕР предлагает из наличия штуцер под рукав с кламп соединением из нержавеющей стали AISI 304 и кислотостойкой стали AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел.: 8 (495) 120-10-92.

На складе весь размерный ряд кламп соединений — от 10 до 304 мм. Все типы применяемых уплотнений. Отправка в регионы РФ от 1 шт.

Также у нас Вы можете заказать нестандартный тип и размер трубопроводной арматуры из нержавеющей стали.

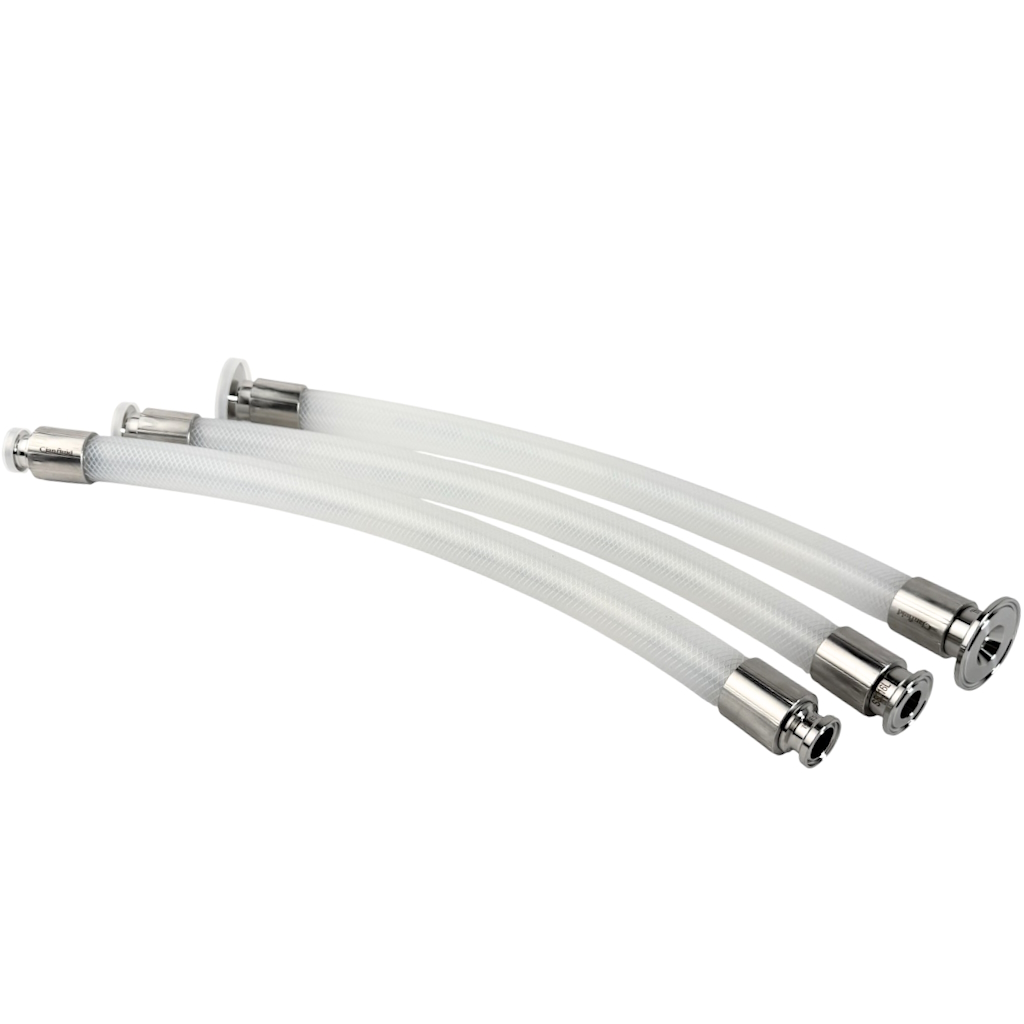

Штуцер под рукав с кламп соединением — это деталь трубопровода, предназначена для быстрого соединения рукава шланга с частью трубопровода через кламп соединение. Штуцер под рукав, в отличии от обычных шланговых штуцеров, имеет хвостовик для усиленного четырехболтового хомута DIN 2817 (EN 14420-3), что позволяет прочно фиксировать шланг к трубопроводу высокого давления. Для создания такого соединения необходимы следующие комплектующие:

  • непосредственно сам штуцер под рукав с надетым шлангом и обжатый четырехболтовым хомутом;
  • ответная часть в виде штуцера клампа, который приварен или прикручен трубной резьбой к трубопроводу или емкости;
  • хомут клампа, который соединяет штуцер рукава и штуцер клампа;
  • уплотнение клампа между штуцером рукава и штуцером клампа.



Использование всего ассортимента трубопроводной арматуры с кламп соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

кламп-clamp

Условный диаметр или условный проход DN равен диаметру просвета трубопроводного элемента. Истинный внутренний диаметр, в большинстве случаев, не равен DN, так как фактический внутренний диаметр элемента трубопровода зависит от толщины его стенок.

Размерный ряд кламп соединения зависит от стандарта, по которому был произведен кламп: DIN32676, SMS3008, ISO1127, BS4825-3, ASME BPE.

Штуцер рукава из нержавеющей стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Используется преимущественно в трубопроводах для пищевой промышленности и фармацевтической промышленности, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Штуцер рукава из кислотостойкой стали AISI 316 — это улучшенная версия штуцера из стали AISI 304, которая дополнена молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает штуцеру из стали AISI 316 лучшую коррозийную стойкость в окислительных средах. Штуцер из стали AISI 316 применяется в трубопроводах пищевой и фармацевтической отрасли, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Детали

Марка стали

AISI316/316L

Размеры

, , , , , ,
