Штуцер шланговый резьбовой для молочной муфты DIN

Описание

Компания ГРОССНЕР предлагает из наличия штуцер шланговый резьбовой для молочной муфты DIN из нержавеющей стали AISI 304 или кислотостойкой стали AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики штуцера шлангового резьбового молочной муфты DIN

• Стандарт: DIN;
• Резьба: DIN 405;
• Размерный ряд: DIN (DN 20 — DN 100);
• Среда: жидкая и газообразная;
• Марка стали: AISI 304, AISI 316L;
• Максимальное рабочее давление: 40 бар при 20°C (DN 20 — DN 40), 25 бар при 20°C (DN 50 — DN 100).

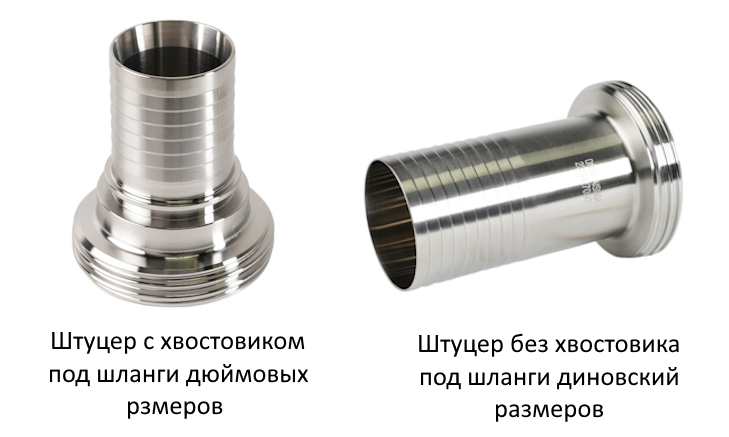

ВАЖНО! Штуцер шланговый резьбовой для молочной муфты DIN производится в двух вариантах исполнения:

1. Основной тип штуцера имеет выход под шланги и рукава самых распространенных дюймовых размеров (1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″). Сам штуцер имеет хвостовик под обжимную муфту или усиленный четырехболтовой хомут DIN 2817 (EN 14420-3), что позволяет прочно фиксировать шланг к трубопроводу высокого давления.
2. Второй тип штуцера имеет выход под шланги и рукава метрических размеров стандарта DIN (29 мм, 35 мм, 41 мм, 53 мм, 70 мм, 85 мм, 104 мм). Такие шланги используются значительно реже и применяются преимущественно на пищевых производствах. Сам штуцер не имеет хвостовика под обжимную муфту или четырехболтовой хомут, поэтому фиксация шланга на штуцере возможна только червячными и силовыми хомутами.

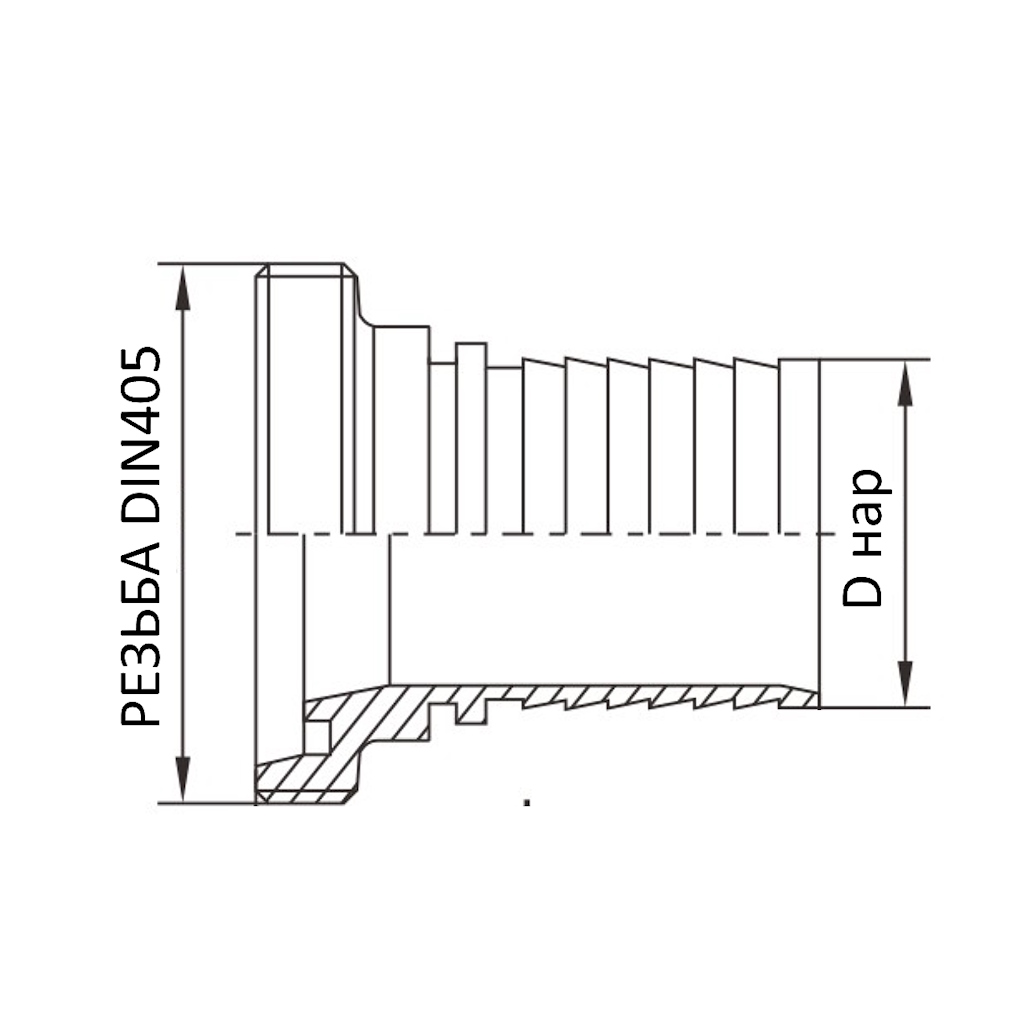

Штуцер шланговый резьбовой для молочной муфты DIN — это элемент молочной муфты, который представляет собой штуцер в виде елочки под шланг с резьбой DIN 405, который прикручивается посредством шлицевой гайки, к коническому штуцеру, который приваривается к трубопроводу. Шлицевая гайка стягивает между собой два штуцера (резьбовой шланговый и приварной конический). Герметичность двух стянутых штуцеров обеспечивается уплотняющей прокладкой из нужного материала. Таким образом получается герметичное трубное соединение с высокими гигиеническими свойствами, что крайне необходимо в пищевом (в том числе молочном) производстве.

Условный диаметр или условный проход DN (Ду) равен диаметру просвета трубопроводного элемента. Истинный внутренний диаметр, в большинстве случаев, не равен Ду, так как фактический внутренний диаметр элемента трубопровода зависит от толщины его стенок.

Соединение типа «молочная муфта» применяется для соединения элементов трубопровода в пищевой и фармацевтической отрасли. Наиболее удобный и универсальный вид соединения. Вся распространенная соединительная и запорная арматура, насосы, трубы в пищевой отрасли соединяются молочными муфтами. В сравнении с популярным фланцевым соединением, муфтовое соединение позволяет быстрее разбирать трубопровод.

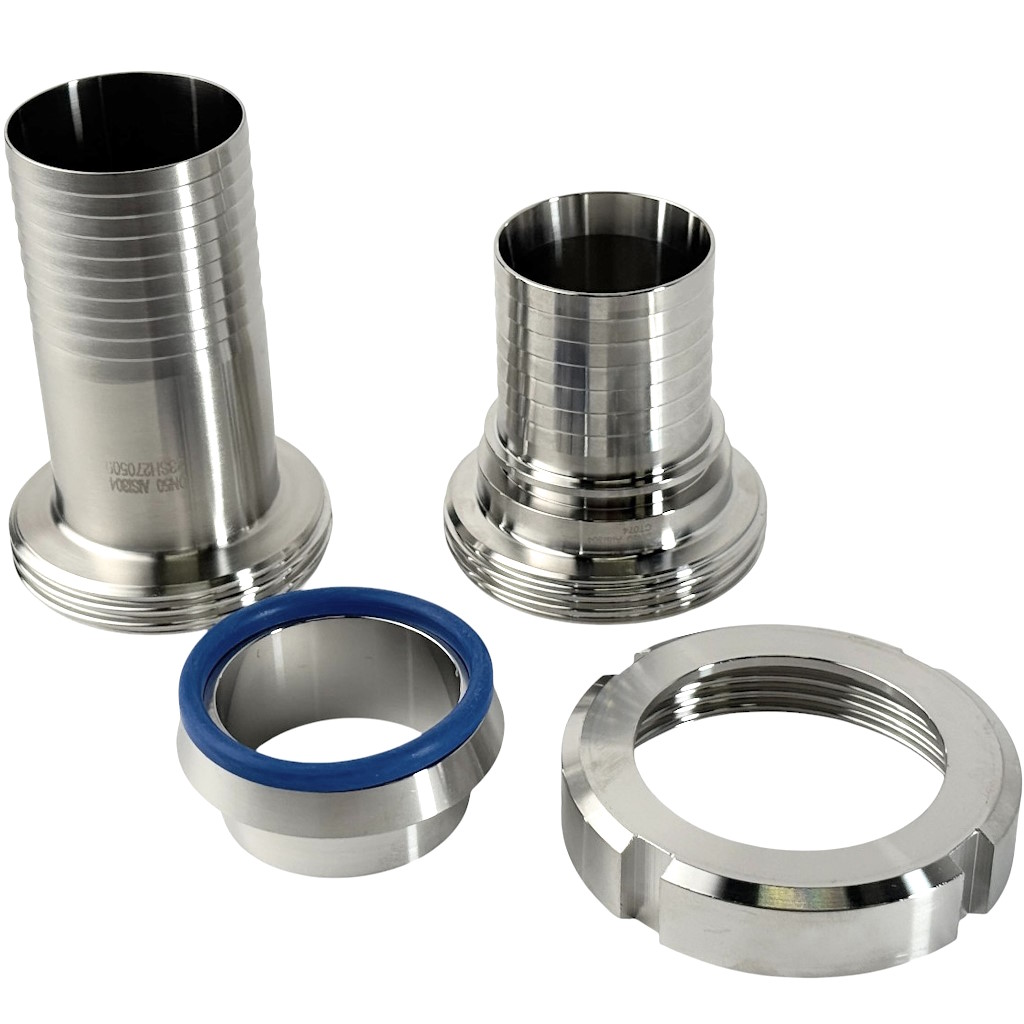

В собранном виде шланговое соединение типа «молочная муфта» состоит из четырех частей:

• штуцер шланговый резьбовой;
• штуцер конический;
• накидная гайка молочная;
• уплотнение.

Все части молочного соединения DIN производятся согласно стандарта DIN 11851, имеют высокий уровень качества благодаря тщательной полировки внутренних поверхностей до низких значений шероховатости (Ra<0,8 мкм).  Это позволяет применять такое соединение в трубопроводах для перемещения жидкостей в инженерных системах и в трубопроводах пищевой и фармацевтической промышленности. Стандарт DIN для санитарных трубопроводов — это набор технических рекомендаций, разработанных Немецким институтом стандартизации (DIN). Он охватывает различные аспекты санитарных систем, включая арматуру, фитинги, трубы, оборудование и материалы, используемые в таких отраслях, как пищевая промышленность и фармацевтика. Стандарт DIN гарантирует, что санитарные компоненты отвечают определенным критериям гигиены, долговечности и производительности. Они определяют размеры, материалы и методы испытаний для обеспечения качества продукции и соответствия нормативным требованиям. Соблюдение стандартов DIN помогает компаниям выпускать высококачественную продукцию, повышать совместимость компонентов и соответствовать лучшим отраслевым практикам для санитарных систем.

Штуцер шланговый резьбовой DIN из нержавеющей стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Используется преимущественно в трубопроводах для пищевой промышленности и фармацевтической промышленности, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Штуцер шланговый резьбовой DIN из кислотостойкой стали AISI 316L — это улучшенная версия штуцера из стали AISI 304, которая дополнена молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает штуцеру из стали AISI 316L лучшую коррозийную стойкость в окислительных средах. Штуцер из стали AISI 316L применяется в трубопроводах пищевой промышленности и фармацевтической промышленности, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Для получения дополнительной информации при выборе между двумя марками стали (AISI 304 или AISI 316L) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Для фиксации рукава или шланга на шланговом штуцере молочной муфты Вы можете подобрать из наличия нужный тип хомута из нержавеющей стали AISI 304. Также в наличии силиконовые и резиновые армированные шланги с допуском FDA, что позволяет применять такие шланги в пищевой и биофармацевтической промышленности.
