Размер пневмопривода

Марка стали

Цена, руб

Кол-во

Купить

№85 (воздух-воздух) на затвор DN-10-100(1"-4"), ш/кран 3PC DN-10-40(1/2"-1 1/2")

AISI 304

11500 ₽

Купить

№85 (воздух-пружина) на затвор DN-10-100(1"-4"), ш/кран 3PC DN-10-40(1/2"-1 1/2")

AISI 304

11500 ₽

Купить

Описание

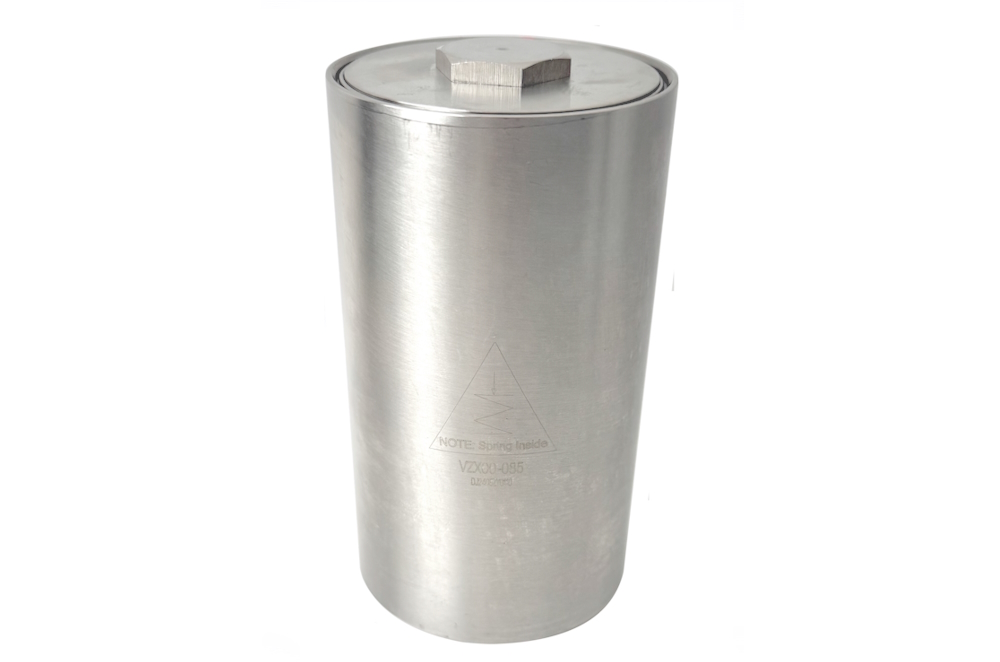

Компания ГРОССНЕР предлагает из наличия вертикальные пневмоприводы из нержавеющей стали AISI 304 с портом установки управляющего контроллера TOP. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, по бесплатному тел. 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики вертикальных пневмоприводов под контроллер

Размерный ряд: №85, №114, №133, №168;
Угол поворота вала: от 0° до 90° ;
Крутящий момент вала: от 15 до 150 Н∙м ;
Давление воздуха: от 4 до 7 бар;
Подключение воздуха: цилиндрическая резьба G 1/8″;
Температура: от -10 до 80 °C ;
Сталь: AISI304;
Тип контроллера: IL-TOP, C-TOP.

Вертикальный пневмопривод служит для автоматизации трубопроводных систем на предприятиях пищевой и биофармацевтической отрасли. Вертикальный пневмопривод подбирается по требуемому крутящему моменту и применяется совместно с дисковыми затворами и шаровыми кранами. По типу управления автоматизированного процесса вертикальный пневмопривод из нержавеющей стали подразделяется на пневмопривод воздух-пружина и пневмопривод воздух-воздух.

Готовый комплект для установки вертикального пневмопривода на дисковый затвор состоит из следующих деталей:

Вертикальный пневмопривод;
Держатель пневмопривода;
Указатель положения вала;
Вал для соединения затвора с пневмоприводом;
Крепеж.

Готовый комплект для установки вертикального пневмопривода на шаровый кран состоит из следующих деталей:

Вертикальный пневмопривод;
Держатель пневмопривода;
Указатель положения вала;
Вал для соединения затвора с пневмоприводом;
Крепеж.

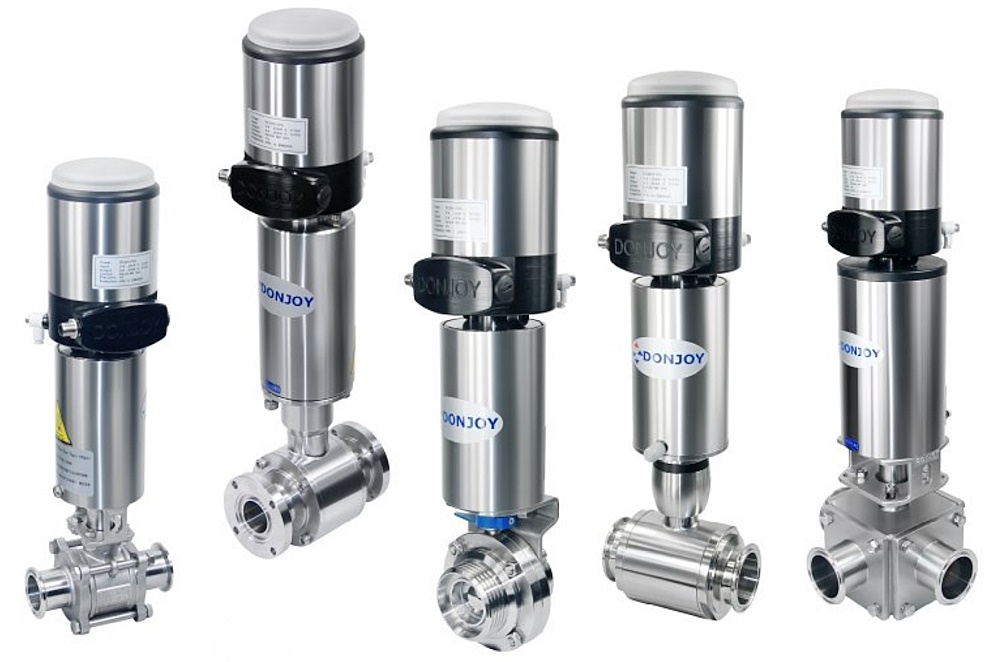

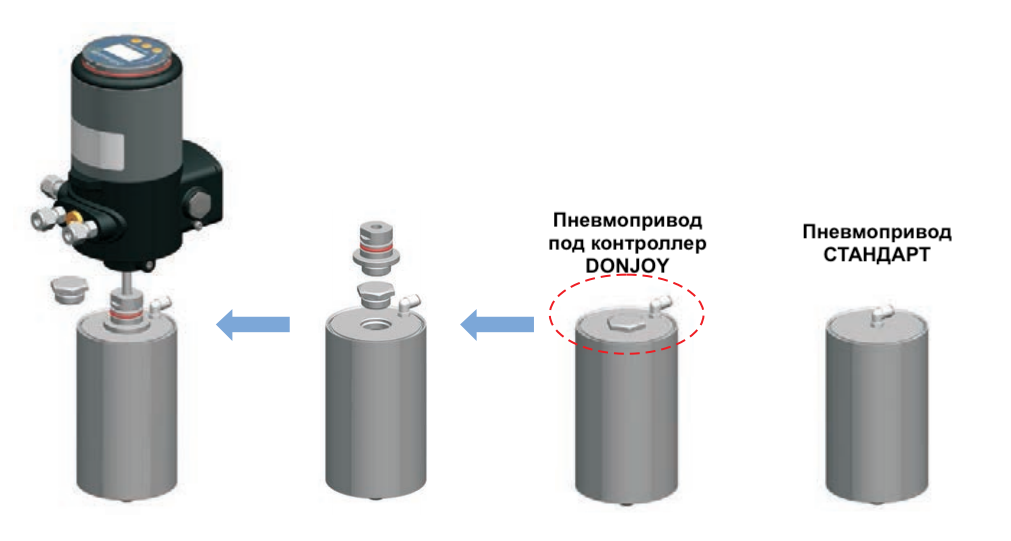

Главное отличие стандартного пневмопривода от пневмопривода с портом для установки контроллера состоит в том, что на стандартном приводе сверху устанавливается входная воздушная магистраль, а в приводе под контроллер сверху установлен порт под установку контроллера. Пневмопривод с портом для установки контроллера может использоваться как стандартный пневмопоривод, но при необходимости позволяет установить контроллер для индикации открытия затвора (клапана, крана) или регулировки открытия затвора (клапана, крана).

Контроллер C-TOP имеет только функцию полного открытия и закрытия затвора (клапана, крана) и визуальной сигнализации состояния (открыт, закрыт).

Контроллер IL-TOP позволяет осуществлять регулировку открытия затвора (клапана, крана) от 0 — 99%.
