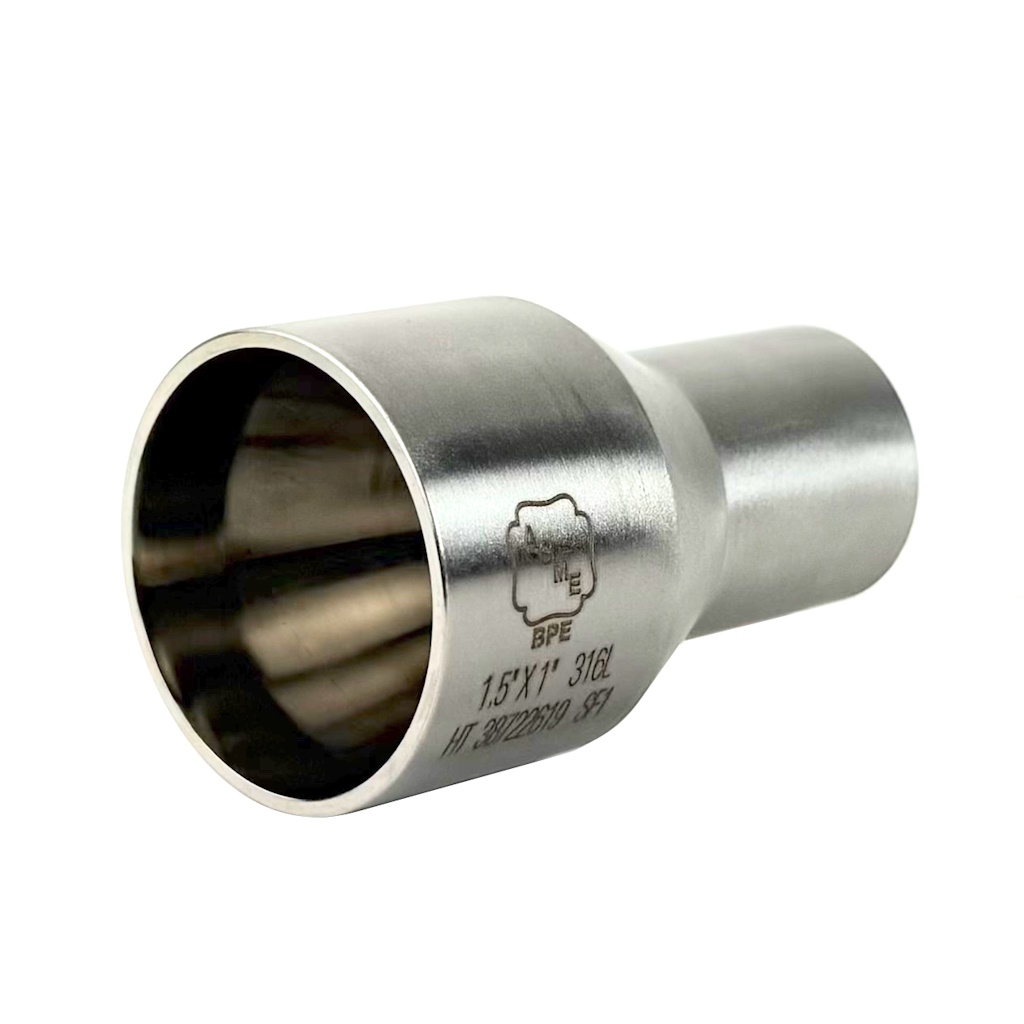

Переход конический удлиненный ASME BPE (DT-4.1.3-1) тип (b)

Характеристики удлиненного конического перехода ASME BPE (DT-4.1.3-1):

• Стандарт: ASME BPE;
• Размерный ряд: 1/2″ — 6″;
• Среда: жидкая и газообразная;
• Степень шероховатости (гигиенический класс): Ra≤0,8 мкм, Ra≤0,51 мкм, Ra≤0,38 мкм.

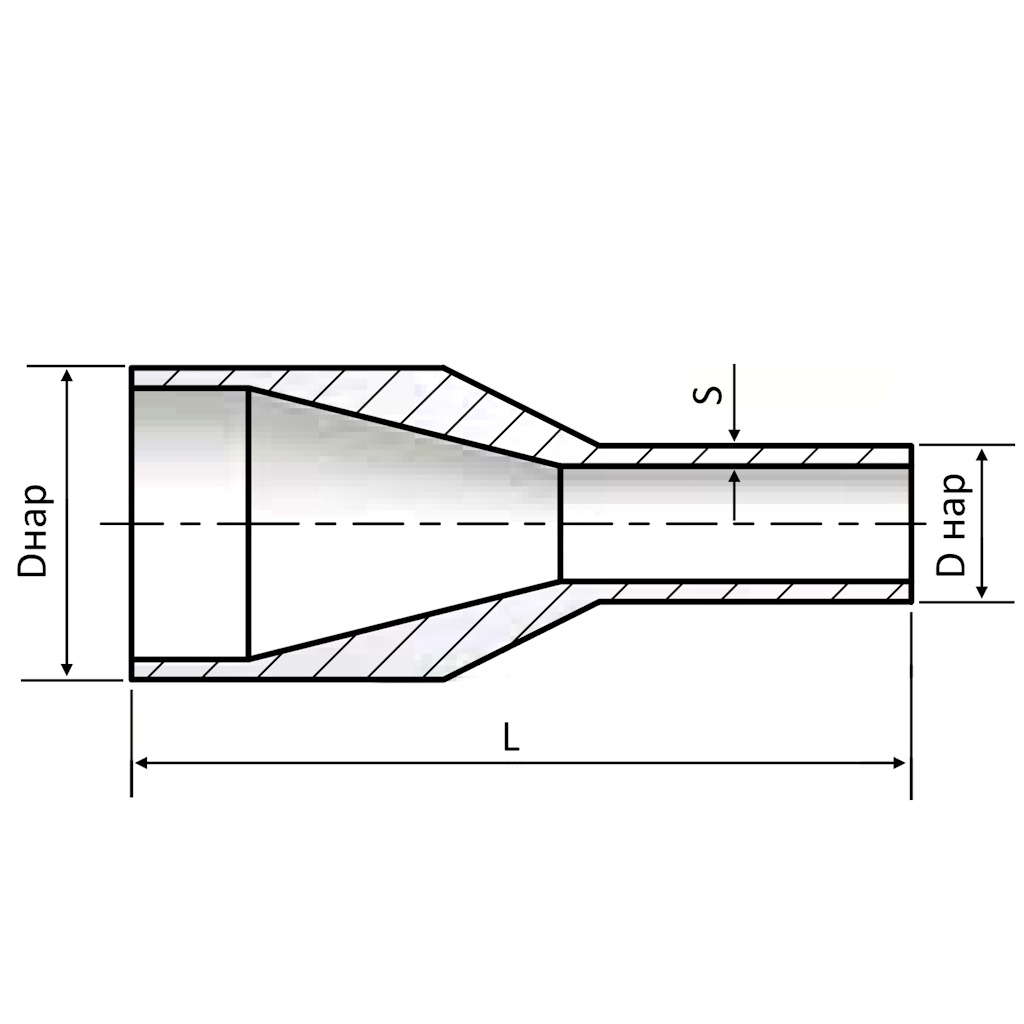

Переходы конические удлиненные ASME BPE бывают двух типов: тип (a) и тип (b). Отличие в длине перехода и способе производства:

Стандарт ASME BPE относится к стандарту биотехнологического оборудования, который представляет собой набор руководств и спецификаций для оборудования, используемого в биофармацевтической промышленности. Он разработан ASME (Американским обществом инженеров-механиков) и специально разработан для обеспечения качества, безопасности и чистоты оборудования, используемого в биотехнологических приложениях, таких как фармацевтическое производство, биотехнология и другие смежные отрасли. Стандарт ASME BPE охватывает различные аспекты конструкции оборудования, материалов и изготовления. Установка и документация с акцентом на соответствие строгим требованиям биофармацевтической промышленности. В нем содержатся рекомендации по конструированию и использованию оборудования для обеспечения санитарных условий, возможности очистки и предотвращения загрязнения продукции. Соблюдение стандарта ASME BPE помогает производителям биофармацевтической промышленности производить высококачественную продукцию, соблюдая при этом нормативные стандарты. Тройники по стандарту ASME BPE измеряются в дюймах (1 дюйм = 25,4 мм).

К фитингам по стандарту ASME BPE предъявляются высокие требования как для стали, из которой они производятся, так и к геометрическим размерам фитингов. Фитинги ASME BPE должны изготавливаться из стали AISI316L с содержанием серы 0,005-0,017%, что обеспечивает превосходную повторяемость процесса автоматической орбитальной сварки. Все фитинги ASME BPE должны сопровождаться сертификатом EN10204 3.1.

Особые требования предъявляются и к упаковке фитингов по стандарту ASME BPE: фитинги закрываются полиэтиленовыми колпачками и индивидуально запечатаны в полиэтиленовую пленку, на пленке приклеена этикетка с указанием партии, размера, стали и гигиенического класса (SF1, SF4). Сами фитинги должны быть без следов жира, масла и других загрязнений. Внутренняя отполированная поверхность фитингов — без царапин и следов механических повреждений.

Нержавеющая сталь AISI 316L из которой производят удлиненные переходы по стандарту ASME BPE позволяет применять их в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.). Для получения исчерпывающей информации по совместимости фитингов из стали AISI 316L с различными средами обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Современной модификацией приварного тройника в пищевой и фармацевтической отрасли является нержавеющий переход с кламп-соединением. Приварив один раз ответный штуцер кламп для такого перехода, в дальнейшем появляется возможность быстро и без инструмента демонтировать переход из трубопровода.
