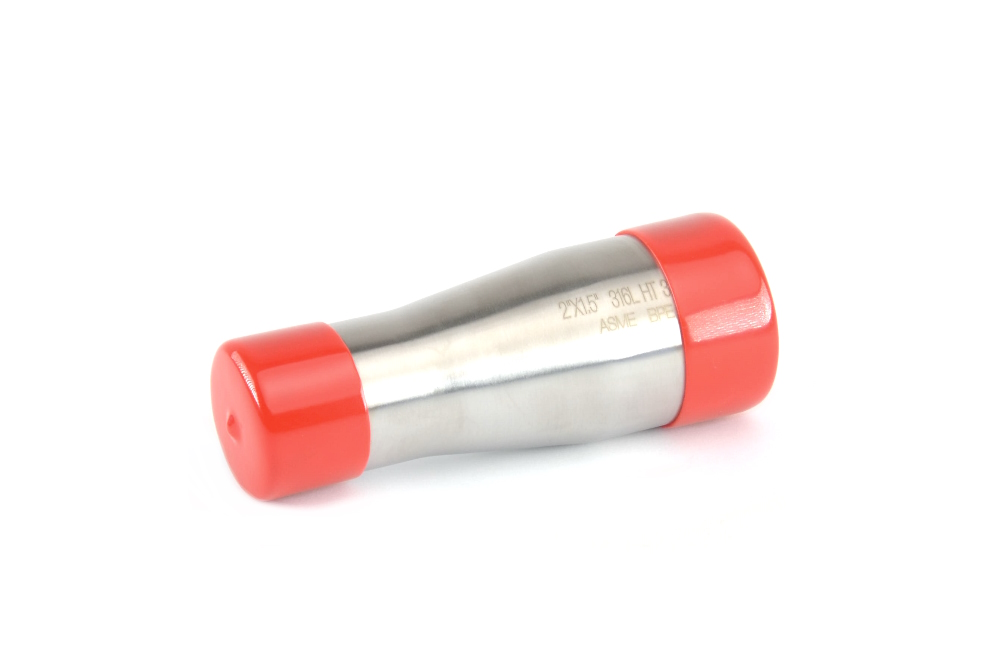

Переход конический удлиненный ASME BPE (DT-4.1.3-1)

Описание

Компания ГРОССНЕР предлагает из наличия переходы конические удлиненные DT-4.1.3-1 под приварку из нержавеющей кислотостойкой стали AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

• концентрические – сечение имеет форму прямоугольного треугольника, основное направление применения – вертикальные участки трубопроводов;
• эксцентрические – внутреннее сечение соответствует общей форме фитинга, основное направление применения – горизонтальные участки трубопроводов.

Способ соединения фитингов с трубопроводами един и не зависит от типа сечения – сварка.

Удлиненный переход необходим в тех случаях, когда присоединение перехода к трубопроводу осуществляется при помощи орбитальной сварки, при которой использование обычного перехода технически затруднено. Удлиненные патрубки в переходе позволяют зажимать их орбитальными головками сварочного оборудования и производить высококачественную сварку. Таким образом можно заключить, что удлиненные переходы применяются главным образом при создании трубопроводов в пищевой и биофармацевтической отраслях.

Стандарты, используемые в производстве

Размерный ряд и степень обработки внутренней поверхности нержавеющего перехода зависит от стандарта, по которому он производится. Большая часть производимых сегодня трубопроводных фитингов изготавливается в соответствии с немецким стандартом DIN, где все измерения происходят в стандартной метрической системе. Фитинги произведенные по стандарту DIN имеют высокую степень полировки внутренней поверхности и встречаются как на производствах пищевой промышленности, так и в составе инженерных систем на химических, фармацевтических, нефтехимических заводах. То есть, их применение практически ничем не ограничивается.

Если говорить о международном стандарте ISO, то переходы, соответствующие ему, имеют более ограниченное применение. Фитинги произведенные в соответствии со стандартом ISO не отполированы изнутри, поэтому на пищевых производствах их не встретить, а вот в сантехнических трубопроводах и нефтехимической промышленности они очень распространены.

В отличии от метрического стандарта DIN, наиболее распространены «пищевые» дюймовые стандарты ASME BPE, 3A, SMS. Эти стандарты описывают высокие требования к обработке внутренних и наружных поверхностей у фитингов, а также химическому составу металла, из которого они изготавливаются. Применение таких фитингов также ничем не ограничено, но в РФ они применяются реже, чем в Азии и Америке, где фитинги с размерами в дюймах повсеместно применяются в пищевой и биофармацевтической промышленности.

Классификация по степени наружной полировки

Помимо основной классификации по типу сечения существует еще одна классификация, согласно которой различают переходы:

• матовые –  с гладкой, равномерной поверхностью, не способной отражать окружающие предметы;
• полированные – с отполированной, практически зеркальной поверхностью, имеют низкую шероховатость.

Особенности производства и применения

Конический удлиненный переход из нержавеющей стали AISI 304 используется в средах окислительного характера: для сильных неорганических кислот (серная, хлорная, азотная и соляная кислоты) при низких концентрациях в области низких температур или для слабых органических кислот (яблочная, лимонная, винная, молочная, уксусная кислоты) в случае средних температур. Хорошо противостоит коррозии под открытым небом. Хорошо сваривается. Получил распространение в трубопроводах для пищевой, химической, текстильной, нефтяной и фармацевтической промышленности. Рекомендуется в трубопроводах, которые находятся в контакте с охлажденными или нагретыми пищевыми продуктами: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Конический удлиненный переход из кислотостойкой нержавеющей стали AISI 316 имеет ряд преимуществ перед коническим переходом из стали AISI 304 за счет наличия в стали AISI 316 молибдена и большего количества никеля. Молибден, как и хром, является легирующим элементом и придает переходу из стали AISI 316 лучшую коррозийную стойкость в окислительных средах. Сталь AISI 316 при высокой температуре имеет лучшие физические и механические свойства, чем сталь AISI 304, которая не содержит молибден. Переход из стали AISI 316 применяется в трубопроводах пищевой промышленности, а также для химической и фармацевтической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).
