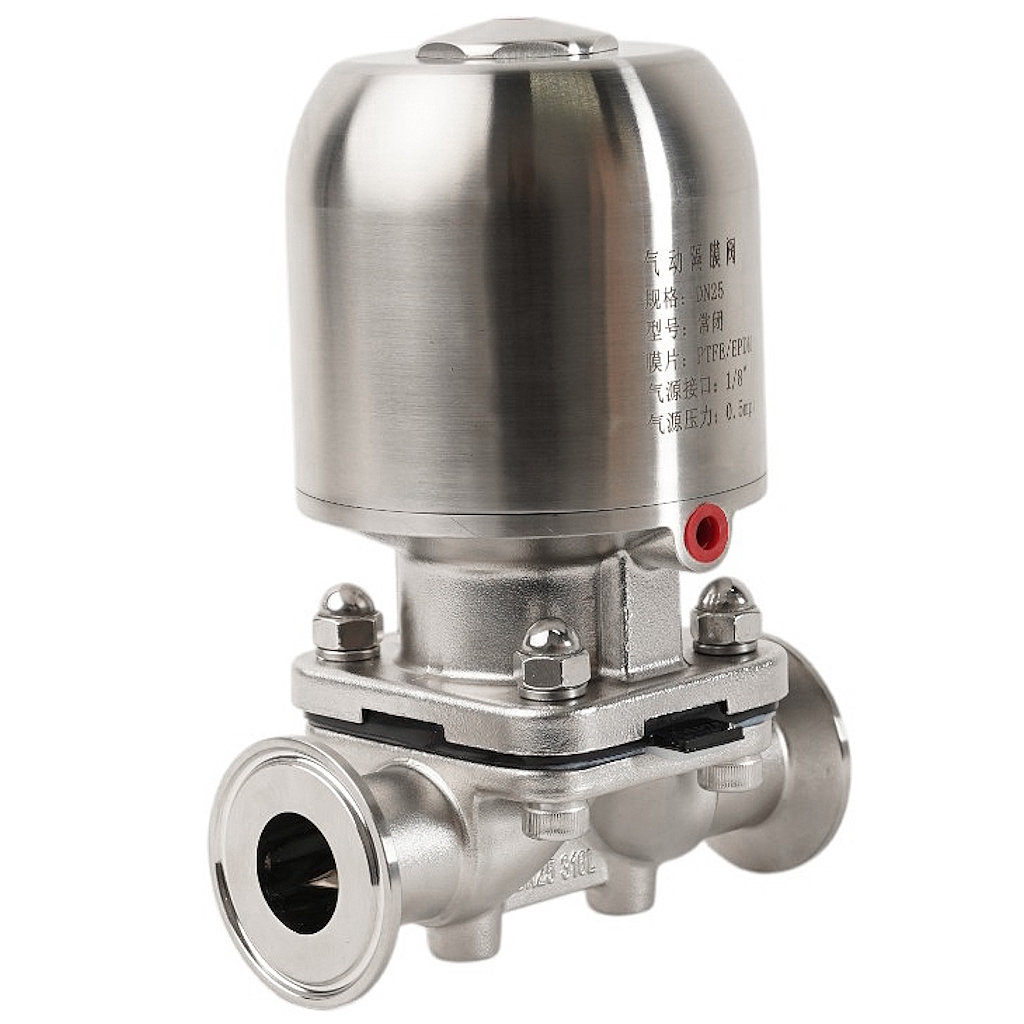

Мембранный пневматический клапан кламп тип GEMU

Описание

Компания ГРОССНЕР предлагает из наличия пневматические мембранные клапаны с соединением кламп (tri-clamp). Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, по бесплатному тел. 8 (800) 444-05-10. Отправка по РФ от 1 шт.

На все мембранные клапаны компания ГРОССНЕР предоставляет:

1. Декларация о соответствии EAC (ТР ТС 010/2011 «О безопасности машин и оборудования»)
2. Cертификат EN-10204-3.1
3. Сертификат качества поверхности (степень полировки)

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Мембранный клапан является важным элементом управления в современных фармацевтических биотехнологических системах.  Закрытие клапана осуществляется при перемещении штока, под воздействием которого мембрана изгибается и прижимается к перегородке клапана. Такая конструкция надежно изолирует рабочие части клапана от среды, позволяет плавно регулировать поток, исключает наличие застойных мест. Конструкция проста для обслуживания, клапан состоит всего из трех частей: привода, мембраны и корпуса. Материалы мембраны соответствуют нормам стандартов FDA. Высококачественная полированная внутренняя поверхность предотвращает накопление технологической жидкости или загрязнений, контактные поверхности корпуса и мембраны минимальны, что упрощает очистку и стерилизацию. Мембранный клапан идеально подходит для CIP (раствор 0.7 л 53%HNO3 + 100 л H₂O при температуре 70 °C)  и SIP (стерилизация паром 150 °C до 30 мин.), операции по обработке чистящими средствами и паром могут выполняться в режиме без разборки клапана.

Характеристики пневматического мембранного клапана тип GEMU

• Стандарт: 3-A, ASME BPE, DIN;
• Размерный ряд: 3-A, ASME (DN 1″ — DN 4″);
• Среда: жидкая и газообразная;
• Уплотнение мембраны: EPDM (пищевой допуск FDA177.2600), PTFE+EPDM (пищевой допуск FDA177.1550);
• Давление максимальное: до 6 бар (мембрана PTFE+EPDM), до 8 бар (мембрана EPDM);
• Давление минимальное: полный вакуум;
• Температура: от -10 до 120°C (EPDM), от -20 до 150°C (PTFE+EPDM);
• Шероховатость: Ra<0.8 мкм, Ra<0.51 мкм;
• Сталь: AISI316L.

ВАЖНО! От материала мембраны зависит максимальное рабочее давление пневматического мембранного клапана:

• Мембрана из материала EPDM на пневматическом мембранном клапане позволяет держать давление PN = 8 Бар.
• Мембрана из материала PTFE+EPDM на пневматическом мембранном клапане позволяет держать давление PN = 6 Бар.

Кривая расхода клапана

Одной из ключевых характеристик производительности клапана является коэффициент расхода клапана, обычно называемый Cv (или KV в метрической системе).

KV, — это числовое значение, которое количественно определяет пропускную способность клапана. Он представляет собой скорость, с которой определенная жидкость может проходить через клапан при перепаде давления. Чем выше значение KV, тем больше пропускная способность и, следовательно, расход через клапан при соответствующих условиях.

Математически соотношение между KV, расходом (Q) и перепадом давления (ΔP) можно выразить следующим образом:

Q = KV * √ΔP

Где:

Q = Расход (м3/час)

KV = Коэффициент расхода клапана

ΔP = Перепад давления на клапане

Важно! Самым важным элементом мембранного клапана является мембрана. В некачественно изготовленных мембранах из PTFE, содержащих пустоты, перегретый пар также конденсируется в этих пустотах. Повторяющееся давление и термоциклирование расширяют эти микропоры и пустоты, в конечном итоге образуя заполненные водой пузыри на рабочей поверхности мембраны. Образование пузырей зависит от частоты циклов SIP, времени воздействия, температуры, давления насыщенного пара и скорости охлаждения. При медленном охлаждении температура и давление постепенно снижаются, позволяя пару диффундировать из PTFE мембраны. При быстром охлаждении температура и давление снижаются быстрее, чем пар успевает выйти из пустот в мембране. Мембраны из PTFE, подвергающиеся воздействию более суровых условий SIP, с быстрым охлаждением и многочисленными циклами открытия клапана, потребуют более частой проверки и замены. Мембраны из PTFE, установленные вблизи места подачи пара, могут потребовать замены раньше, чем мембраны, расположенные ближе к холодному месту. Появление пузырей на мембране сопровождается образованием трещин и других аномалий поверхности, что ставит под угрозу стерильность асептических систем.

Размерный ряд фитингов и запорной арматуры по стандарту 3-А аналогичен стандартам ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Благодаря высокой степени полировки внутренней поверхности, трубопроводная арматура 3А применяется в пищевой, химической и фармацевтической промышленности. Стандарт 3-А относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт 3-А охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта 3-А, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Мембранный клапан может быть произведен с соединением под сварку или асептическим соединением кламп (tri-clamp). Соединение кламп позволяет оперативно, без инструмента, произвести демонтаж клапана. Использование всего ассортимента трубопроводной арматуры с кламп соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

В качестве уплотняющего материала мембраны в клапане применяется:

1. EPDM (Этилен-пропиленовый каучук или пищевая резина). Клапан с таким уплотнением допускает продолжительную работу при температуре от -10°C до +120°C. Уплотнение EPDM допускает работу с щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: почти отсутствует стойкость к минеральным и растительным маслам, жирам! Разрушается под воздействием сухого воздуха, бензина, бутана, пропана.
2. Комбинированное EPDM+PTFE (Этилен-пропиленовый каучук + Фторопласт). Комбинация высокой химической стойкости и эластичности резины. В контакте с продуктом находится фторопласт (PTFE) а каучук (EPDM) служит для эластичности и лучшей герметизации комбинированного уплотнения.  Клапан с уплотнением EPDM+PTFE допускает продолжительную работу при температуре от -20°C до +150°C. Уплотнение пригодно для контакта с пищевой продукцией благодаря антиадгезии (неклейкости). Стойкость к эффективной стерилизации и отсутствие передачи частиц из уплотнения в рабочую среду позволяет широко использовать данное уплотнение в фармацевтике и биотехнологических процессах. Благодаря химической инертности, применяется в контакте с концентрированными кислотами и щелочами. Уплотнение предназначено для работы во всех средах кроме соединений на основе фтора под высоким давлением и температурой. Обладает высокой механической прочностью. Поскольку материал PTFE самый стойкий во всех отношениях тип уплотнения, но проигрывает всем видам каучука в одном — эластичности и, как следствие, герметичности при низких температурах, было разработано комбинированное уплотнение EPDM+PTFE, которое лишено недостатков обоих материалов.

Важным параметром при монтаже мембранного клапана служит значение угла установки клапана относительно вертикальной оси.
