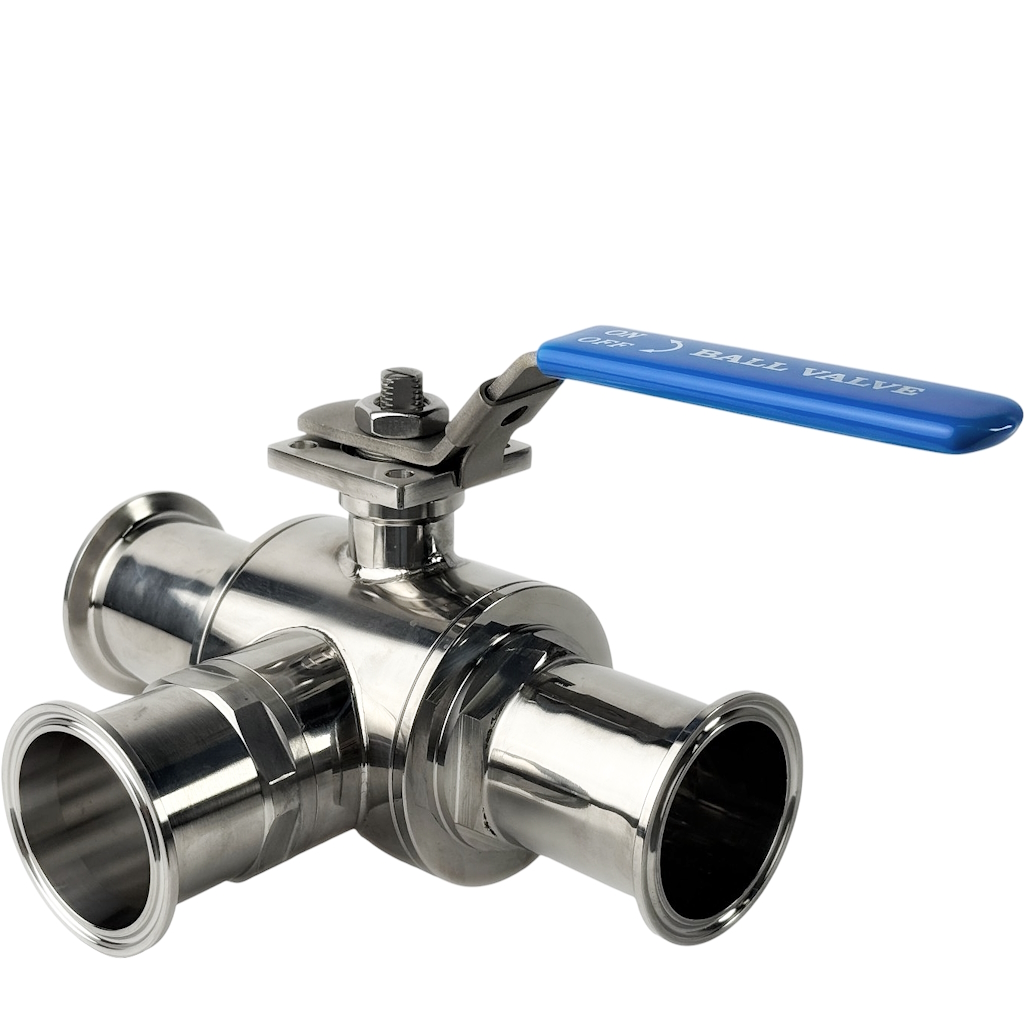

Кран кламп трехходовой с площадкой ISO5211

Описание

Компания ГРОССНЕР предлагает краны шаровые трехходовые c кламп соединением из нержавеющей стали AISI 304 или кислотостойкой стали AISI 316L.

Запрос актуальных цен оставляйте на почту: info@grossner.ru или звоните по тел.:

+7 (495) 120-10-92

8 (800) 444-05-10

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Отправка по РФ от 1 шт.

На все нержавеющие шаровые краны с соединением кламп компания ГРОССНЕР предоставляет:

1. Cертификат EN-10204-3.1
2. Сертификат качества поверхности (степень полировки)

Характеристики трехходового клампового крана с площадкой

• Стандарт: 3-А (SMS, ASME BPE), DIN;
• Стандарт площадки под привод: ISO5211;
• Размерный ряд: DIN (DN 15 — DN 100), 3-A (DN 3/4″ — DN 4″);
• Среда: жидкая и газообразная;
• Уплотнение шара: PTFE (хорошая стойкость практически во всех средах);
• Давление номинальное: 10 бар;
• Рабочая температура: от -20°C до +150°C;
• Марка стали: AISI 304, AISI316L.

Трехходовой шаровый кран с присоединением через кламп – разновидность запорной арматуры для трубопроводов. В зависимости от конструкции позволяет решать разные задачи. Модели L-образной формы подходят для переключения, T-образной – для распределения рабочей жидкости по нескольким каналам. Данная модель шарового крана является асептической и подходит для применения в пищевой, химической и биофармацевтической отраслях. Кран имеет прочный корпус, не уменьшает рабочий проход трубопровода, противостоит гидродинамическим ударам в системе. Кран имеет износостойкое уплотнение из фторопласта (PTFE) и корпус с рабочим элементом в виде шара из нержавеющей стали.

Площадка ISO5211 позволяет устанавливать на кран горизонтальные и вертикальные пневмопривода с контроллерами автоматизации, а также электроприводами.

Данный кран производится в двух размерных рядах: для трубопроводов с метрическими размерами в мм (стандарт DIN), и для трубопроводов с размерами в дюймах (стандарты 3-А, SMS, ASME BPE). Все эти стандарты подразумевают тщательную полировку внутренней поверхности крана до низких значений шероховатости (Ra<0,8 мкм).  Стандарт DIN для санитарных трубопроводов — это набор технических рекомендаций, разработанных Немецким институтом стандартизации (DIN). Он охватывает различные аспекты санитарных систем, включая арматуру, фитинги, трубы, оборудование и материалы, используемые в таких отраслях, как пищевая промышленность и фармацевтика. Стандарт DIN гарантирует, что санитарные компоненты отвечают определенным критериям гигиены, долговечности и производительности. Они определяют размеры, материалы и методы испытаний для обеспечения качества продукции и соответствия нормативным требованиям. Соблюдение стандартов DIN помогает компаниям выпускать высококачественную продукцию, повышать совместимость компонентов и соответствовать лучшим отраслевым практикам для санитарных систем. Краны по стандарту 3-A измеряются в дюймах (1 дюйм = 25,4 мм). Размерный ряд фитингов по стандарту 3-А аналогичен фитингам по стандарту ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Благодаря высокой степени полировки внутренней поверхности, такие краны применяют в пищевой, химической и фармацевтической промышленности. Стандарт 3-А относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт 3-А охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта 3-А, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Краны с присоединением через кламп быстро завоевывает популярность благодаря быстрой сборки и разборки частей трубопровода без применения специального инструмента. Кран с кламп соединением обладает высокими асептическими свойствами и, как следствие, начинает широко применяться в трубопроводах пищевых, химических и фармацевтических производств. Использование соединения кламп в кране не только экономит время и позволяет быстро модифицировать трубопровод, но и позволяет получать продукт высокого качества, без изменения его свойств в процессе производства. Использование всего ассортимента трубопроводной арматуры с кламп соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

Трехходовой кламповый кран из нержавеющей стали AISI 304 применяют в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре.

Трехходовой кламповый кран из нержавеющей кислотостойкой стали AISI 316L — это улучшенная версия крана из стали AISI 304, сталь AISI 316L дополнена в своем составе молибденом и более высоким никелевым содержанием. Молибден придает крану из стали AISI 316L повышенную устойчивость к воздействию коррозии. Кран из стали AISI 316L используется в трубопроводах для химической промышленности, а также в оборудовании используемом в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуры, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Для получения дополнительной информации о выборе между двумя марками стали (AISI 304 или AISI 316L) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

К кламповому крану Вы можете приобрести ответные части — штуцеры кламп, уплотнения кламп (силикон, фторопласт, пищевая резина, термостойкая резина), заглушки кламп, отводы, переходы и тройники с кламп соединением, царги кламп.
