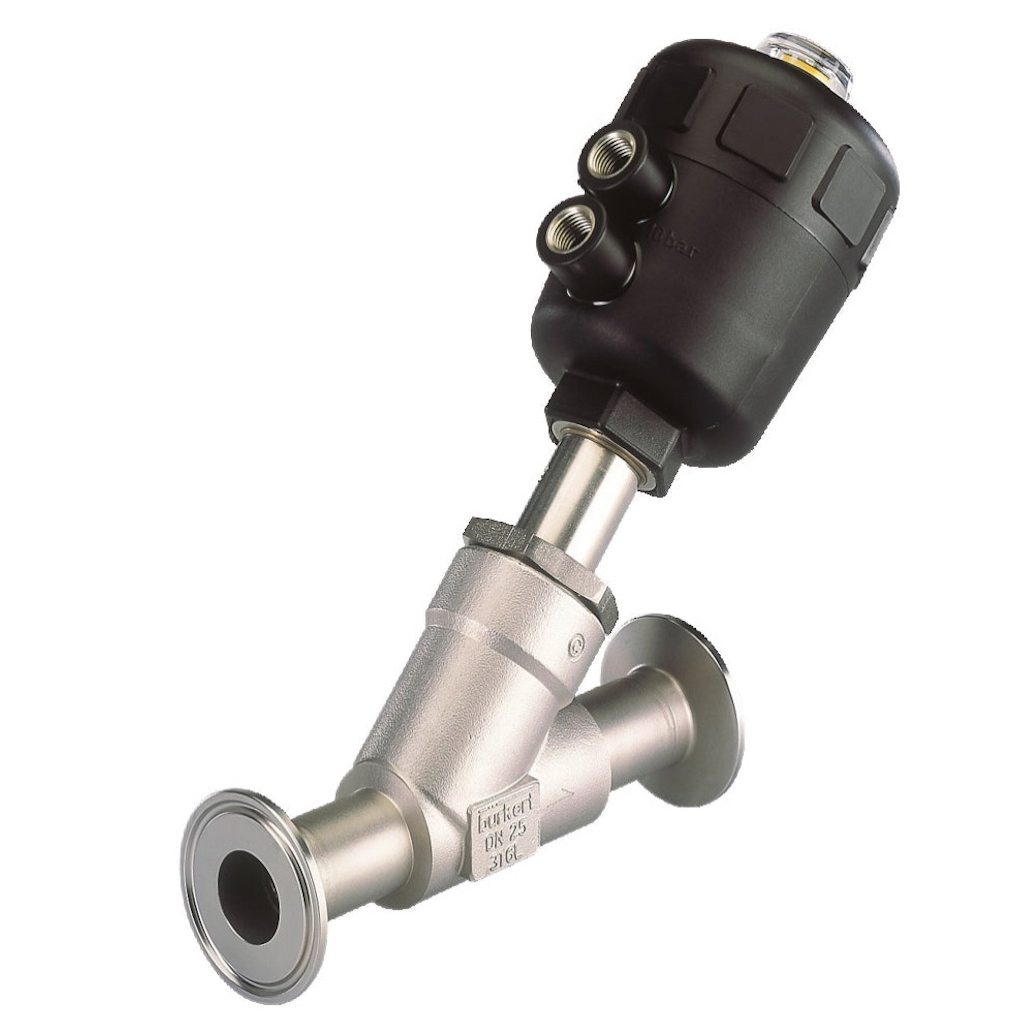

Угловой седельный клапан кламп

Описание

Компания ГРОССНЕР предлагает из наличия угловой седельный клапан с быстросъемным асептическим соединением типа кламп (tri-clamp) из нержавеющей стали AISI 304 или кислотостойкой нержавеющей стали AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. 8 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики седельного клапана кламп:

• Стандарт: 3-A (SMS, ASME BPE), DIN;
• Размерный ряд: 3-A (1/2″ — 3″), DIN (DN10 — DN80);
• Среда: жидкая и газообразная;
• Уплотнение седла клапана: PTFE (пищевой допуск FDA177.1550);
• Давление максимальное: до 10 бар (1/2″ — 1″, DN10 — DN80), до 8 бар (1 1/2″ — 3″, DN32 — DN80);
• Давление минимальное: вакуум 50 kPa;
• Температура: от -10 до 120 °C;
• Шероховатость: Ra<0.8 мкм, Ra<0.51 мкм.

Угловой седельный клапан представляет собой двухходовой поршневой клапан с пневматическим приводом. Поршневой привод в виде штока обеспечивает линейное движение, чтобы поднять уплотнение с седла, где седло — это запираемое круглое отверстие с выемкой под уплотнение для лучшей герметизации. Так как седло расположено под углом, в открытом положении клапана поток жидкости минимально затруднен, что обеспечивает отличную скорость потока и низкую потерю давления.

Седельные клапаны используются для регулирования потока жидкостей, газов, пара и агрессивных жидкостей. Они также могут работать с высокими температурами и средами с высокой вязкостью.

Корпус отлитый как единое целое делает угловой седельный клапан популярным выбором для тяжелых условий эксплуатации. За счет простой конструкции седельные клапаны имеют очень большой срок службы, более 10 миллионов циклов открытия/закрытия. Угловые сдельные клапаны позволяют использовать их в быстродействующих устройствах до 1000 циклов в час. Корпус углового седельного клапана очень компактен, что также важно при монтаже в тесных условиях. Клапан отлично противостоит гидравлическим ударам и обладает стойкостью к обратному давлению. Уплотнение и привод не требуют обслуживания. Седельные клапаны допустимы в работе с загрязненными вязкими средами. Таким образом угловые седельные клапаны являются отличной альтернативой шаровым кранам.

Седельные клапаны используются во многих отраслях промышленности, включая производство продуктов питания и напитков, химическую, нефтегазовую промышленность. Они подходят как для агрессивных жидкостей, так и для чистого пара и газов. Седельные клапаны широко применяются в производстве и распределении промышленного газа, в производстве стерильного пара, в производстве упаковочных материалов, в производстве красок и очистителей, в оборудовании для производства напитков.

Ограничениями в применении седельных клапанов могут служить:

1. стерильные среды — необходимо применять мембранные клапаны;
2. среды загрязненные абразивными частицами — необходимо применять мембранные клапаны;
3. среды с высоким давлением — необходимо применять только шаровые краны;
4. трубопроводы большого диаметра — необходимо применять дисковые затворы.

Седельные клапаны могут выполнять не только функции запорной арматуры, но и функции управления и регулирования. Плавную регулировку потока рабочей среды можно обеспечить:

• седельным клапаном с ручной регулировкой при помощи вращающейся ручки;
• седельным клапаном оснащенным электропневматическим регулятором с позиционером;
• седельным клапаном с электроприводом.

Угловой седельный клапан кламп — это клапан оснащенный с двух сторон кламп-соединением, что позволяет без инструмента быстро демонтировать такой клапан из трубопровода для очистки или ревизии. Использование всего ассортимента трубопроводной арматуры с кламп соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

Пневмопривод клапана может быть двойного действия (воздух-воздух), либо одинарного действия (воздух-пружина), что подразумевает два варианта исполнения клапана — нормально закрытый или нормально открытый. При подаче воздуха на привод клапан либо открывается (нормально закрытый), либо наоборот закрывается (нормально открытый).

В зависимости от типа присоединения седельного клапана к трубопроводу существуют:

• клапаны с быстроразборным асептическим соединением кламп (tri-clamp);
• клапаны с соединением посредством сварки;
• клапаны с фланцевым соединением
• клапаны с трубной резьбой BSP.

По типу управления угловым седельным клапаном существуют варианты с ручным приводом вращающейся ручкой и электромагнитным приводом.

Кламповый седельный клапан по стандарту DIN имеет метрические (в мм) размеры, клапан обладает высоким уровнем качества благодаря тщательной полировки внутренних поверхностей до низких значений шероховатости (Ra<0,8 мкм).  Такие седельные клапаны применяются в трубопроводах для перемещения жидкостей в инженерных системах и в трубопроводах пищевой и фармацевтической промышленности. Стандарт DIN для санитарных трубопроводов — это набор технических рекомендаций, разработанных Немецким институтом стандартизации (DIN). Он охватывает различные аспекты санитарных систем, включая арматуру, фитинги, трубы, оборудование и материалы, используемые в таких отраслях, как пищевая промышленность и фармацевтика. Стандарт DIN гарантирует, что санитарные компоненты отвечают определенным критериям гигиены, долговечности и производительности. Они определяют размеры, материалы и методы испытаний для обеспечения качества продукции и соответствия нормативным требованиям. Соблюдение стандартов DIN помогает компаниям выпускать высококачественную продукцию, повышать совместимость компонентов и соответствовать лучшим отраслевым практикам для санитарных систем.

Кламповый седельный клапан по стандарту 3A измеряется в дюймах (1 дюйм = 25,4 мм). Размерный ряд трубных систем по стандарту 3А аналогичен трубопроводам стандартов ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Благодаря высокой степени полировки внутренней поверхности, такие клапаны применяют в пищевой, химической и фармацевтической промышленности. Стандарт ЗА относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт ЗА охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта ЗА, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Седельные клапаны производятся из нержавеющей стали AISI 304 («пищевая» сталь) и AISI 316 (кислотостойкая нержавеющая сталь). Нержавеющая сталь AISI 304 является более дешевым вариантом, широко применяется в пищевом производстве, но может быть подвержена коррозии в особенно агрессивных условиях.  Нержавеющая сталь AISI 316 усилена молибденом, элементом, увеличивающим коррозийную стойкость стали при воздействии сильных кислот и щелочей. Так стойкость стали AISI 316 к коррозии в среднем на 20 — 30 % выше стали AISI 304. Сталь AISI 316 рекомендована для большинства фармацевтических и биотехнологических процессов. Для получения дополнительной информации о выборе между этими двумя марками стали обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

В качестве уплотняющего материала в седельном клапане применяется фторопласт (PTFE). Материал PTFE выдерживает от -200°C до +200°C. Пригоден для контакта с пищевой продукцией благодаря антиадгезии (неклейкости). Стойкость к эффективной стерилизации и отсутствие передачи частиц из уплотнения в рабочую среду позволяет широко использовать PTFE в фармацевтике, производстве спиртов. Благодаря химической инертности, применяется в контакте с концентрированными кислотами и щелочами. Предназначен для работы во всех средах кроме соединений на основе фтора под высоким давлением и температурой. Обладает высокой механической прочностью.
