Визуальный уровнемер

Описание

Компания ГРОССНЕР предлагает из наличия трубчатый уровнемер (указатель уровня жидкости) из нержавеющей стали AISI 304 или AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. 8 (495) 120-10-92, 8 (800) 444-05-10. Отправка в регионы РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Уровнемер для емкостей предназначены для точного определения уровня жидкой среды в закрытых емкостях.

Характеристики уровнемера

• Тип присоединения к емкости: трубная резьба BSP (аналог ГОСТ 6357-8), соединение кламп (tri-clamp), под приварку;
• Среда: жидкая;
• Уплотнение верхнего и нижнего крана: PTFE (соответствует FDA 177.155), NBR (соответствует FDA177.2600), EPDM (соответствует FDA177.2600);
• Давление номинальное: до 10 бар;
• Температура: от -10 до 120 °C;
• Выходы: под трубку из стекла или оргстекла диаметром 20 мм, под шланг 10 мм;
• Марка стали: AISI 304, AISI 316L.

Уровнемер состоит из следующих частей:

1. Верхний кран уровнемера под трубку или шланг из нержавеющей стали;

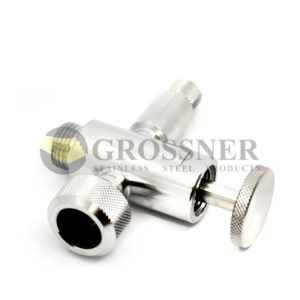

2. Нижний кран уровнемера под трубку или шланг из нержавеющей стали с пробоотборником;
3. Трубка или прозрачный шланг, по которой визуально определяется уровень жидкости в емкости.

Длина трубки подбирается под емкость. Стандартные длины 1 / 1,5 / 2 / 2,5 / 3 / 5 метров. Для защиты трубки из стекла предусмотрена защита. Если для емкости выбирается уровнемер на шланге, то необходимо подобрать шланг с хорошей прозрачностью и подходящий по давлению, которое должен выдерживать такой шланг. Также важной характеристикой для шланга служит его температурная стойкость. Дополнительным требованием при выборе шланга может служить соответствие его требованиям стандартов FDA, если в емкости будет пищевой или биофармацевтический продукт.

Краны уровнемера изготавливаются со следующими типами присоединения к емкости:

• посредством трубной сантехнической резьбы BSP 1/2″ (опционально 3/4″, 1″);
• посредством приварки (наружный диаметр патрубка привариваемого крана 12,7 мм (1/2″);
• посредством соединения типа кламп (тарелка клампа 25 или 50,5 мм).

Нижний кран уровнемера оснащен пробоотборником, что позволяет брать пробы продукта из емкости без применения отдельных кранов отбора проб.

Для получения дополнительной информации при выборе между двумя марками стали (AISI 304 или AISI 316) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

—

ООО «Гросснер» предлагает вниманию потребителей уровнемеры для емкостей. Измерительные устройства изготавливаются из нержавеющей стали.

Эксплуатация резервуаров подразумевает контроль за объемом жидкости. Для этих задач применяют уровнемеры для емкостей из нержавеющей стали aisi 304. Приборы высокой точности позволяют контролировать уровень содержимого.

Компания занимается производством и реализацией надежных нержавеющих уровнемеров. Изделия хорошо зарекомендовали себя на отечественном рынке трубопроводных установок. Применяются емкостные приборы в пищевой, химической промышленности и фармации.

Особенности уровнемеров для емкостей

Уровнемер – это своего рода контрольный датчик, необходимый для измерения уровня содержимого в емкостях, сосудах, резервуарах. Приборы состоят из следующих элементов:

• Нижнего и верхнего крана;
• Стеклянной трубки, выступающей составной частью визуального уровнемера, зажимаемой между верхним и нижним кранами;
• Визуального уровнемера, необходимого для точного внешнего контроля жидкости в емкости.

Принцип действия уровнемера выбирается с учетом материала хранилища.

Смотровое стекло крепится к резервуару через зажимы и краны. Соединение выполняют через резьбовые фланцы. Стеклянные уровнемеры имеют защиту в виде наружной трубы из оргстекла с металлическим кожухом и прорезью. Это самый простой вид для промышленности. Уровнемеры для емкостей стеклянные позволяют визуально определять уровень резервуара.

Визуальный уровнемер применяется при стыковке систем для транспортировки жидкостей в охладительных и отопительных системах, химической и нефтехимической отраслях, в машино- и судостроении. Визуальный указатель уровня жидкости позволяет максимально точно определить наполняемость резервуара.

Самый простой вариант, который применяют в промышленности, состоит из уровнемерной трубки. Трубчатый прибор служит для снабжения резервуаров визуализацией уровня.

Конструктивные исполнения емкостных систем, датчиков могут быть разными, среди самых популярных выделяют поплавковые, радарные и погружные. Они встречаются во всех отраслях промышленности, сферах жилищно-коммунального хозяйства, машиностроения и др.

Подбор уровнемеров для емкостей

Для эффективного и долгосрочного использования устройства необходимо правильно определять его параметры: резьбу, длину трубки, вес изделия, тип соединения и уплотнитель.

Наша компания реализует приборы в Москве и по стране. Купить емкостные системы можно на нашем официальном сайте. Цены на продукцию указаны в соответствии с размерами. Отгружаем товар от 1 шт.
