Штуцер конический SMS

Описание

Компания ГРОССНЕР предлагает из наличия штуцер конический SMS для молочной муфты из нержавеющей стали AISI 304 и кислотостойкой стали AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики штуцера конического для молочной муфты SMS:

• Стандарт: SMS;
• Размерный ряд: SMS (DN 1″ — DN 4″);
• Среда: жидкая и газообразная;
• Гигиенический класс: Ra≤0.8;
• Максимальное рабочее давление: 6 бар при 20°C (DN 1″ — DN 4″).

Условный диаметр или условный проход DN (Ду) равен диаметру просвета трубопроводного элемента. Истинный внутренний диаметр, в большинстве случаев, не равен Ду, так как фактический внутренний диаметр элемента трубопровода зависит от толщины его стенок.

Штуцер конический SMS — это элемент молочной муфты SMS, который представляет собой штуцер в виде приварного патрубка с конической частью, на которую накидывается шлицевая гайка SMS, гайка в свою очередь прикручивается к специальному штуцеру с резьбой SMS, который также приваривается к трубопроводу. Шлицевая гайка стягивает между собой два штуцера (конический и резьбовой). Герметичность двух стянутых штуцеров обеспечивается уплотняющей прокладкой SMS из нужного материала. Таким образом получается герметичное трубное соединение с высокими гигиеническими свойствами, что крайне необходимо в пищевом (в том числе молочном) производстве.

В собранном виде молочная муфта SMS состоит из четырех частей:

• штуцер конический SMS
• штуцер резьбовой SMS
• накидная шлицевая гайка SMS

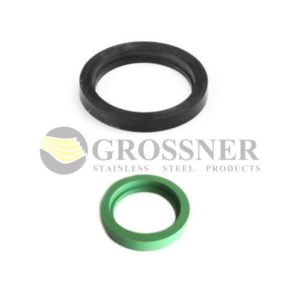

• уплотнение SMS

Конический и резьбовой штуцера стягиваются между собой накидной гайкой, сжимая при этом уплотняющую прокладку, что обеспечивает герметичность. Откручивание и закручивание гайки осуществляется специальным ключом.

Штуцер конический SMS производится по стандарту SMS 1145, все измерения в дюймах. ВАЖНО! Штуцер резьбовой SMS не взаимозаменяем с коническим штуцером DIN!

Штуцер конический SMS из нержавеющей стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Используется преимущественно в трубопроводах для пищевой промышленности и фармацевтической промышленности, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Штуцер конический SMS из кислотостойкой стали AISI 316 — это улучшенная версия штуцера из стали AISI 304, которая дополнена молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает штуцеру из стали AISI 316 лучшую коррозийную стойкость в окислительных средах. Штуцер из стали AISI 316 применяется в трубопроводах пищевой промышленности и фармацевтической промышленности, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Для получения дополнительной информации при выборе между двумя марками стали (AISI 304 или AISI 316) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.
