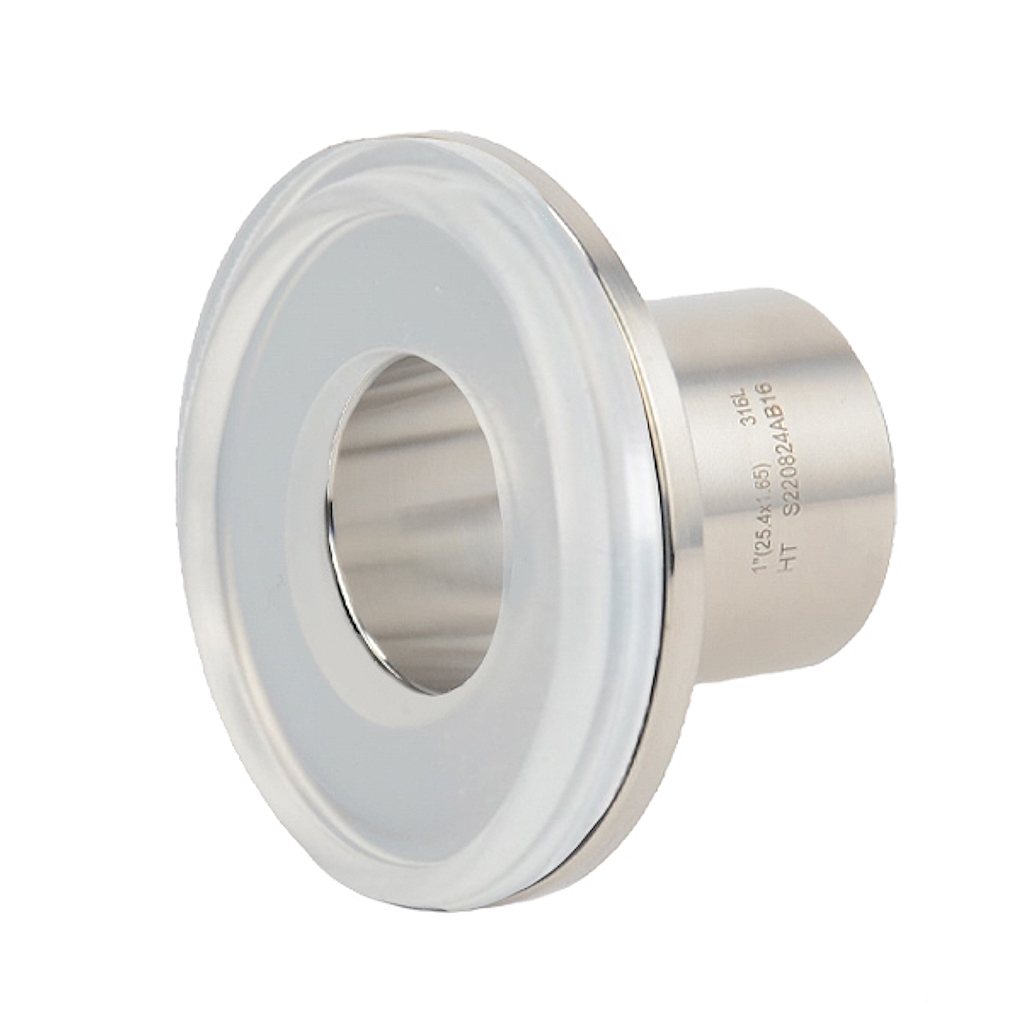

Прокладка кламп SILICONE

Описание

Компания ГРОССНЕР предлагает из наличия прокладки кламп-соединения из материала SILICONE (силикон). Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел.: 8 (495) 120-10-92, бесплатно по тел.: 8 (800) 444-05-10. На складе весь размерный ряд кламп-комплектующих на трубы — от 8 до 304 мм. Все типы применяемых уплотнений. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики прокладки кламп SILICONE

• Стандарт: 3-A, ASME BPE, SMS, DIN, ISO;
• Размерный ряд: 3-A, ASME BPE, SMS (DN 1/4″ — DN 12″), DIN (DN 6 — DN 300), ISO (DN 15 — DN 250);
• Среда: жидкая и газообразная;
• Материал прокладки: SILICONE (пищевой допуск FDA177.2600, фарм допуск USP Class VI);
• Рабочая температура: от -10 до +150°C.

Соединение кламп (tri-clamp) — это санитарное зажимное соединение для трубопроводов. Отличительная особенность такого трубного соединения — быстрый монтаж (демонтаж) частей трубопровода и высокие гигиенические свойства этого соединения.

Соединение кламп состоит из четырех элементов:

Два соединяемых между собой фланца со специальной проточкой под прокладку.

• Фланец клампа может быть оснащен патрубком который приваривается к трубе, резьбой или наконечником «елочка» для присоединения шланга;
• Зажимной хомут, который стягивает между собой два фланца;
• Прокладка, которая располагается между двумя фланцами и служит для герметизации соединения.

Важно отметить, что кламповым соединением оснащают большое количество самого разнообразного трубного оборудования, а не только участки трубы. Например фланцы клампа можно встретить на емкостях и реакторах, что позволяет быстро присоединять к ним краны или клапаны, оснащенные аналогичными фланцами.

Соединение кламп в собранном виде абсолютно герметично, не имеет застойных мест и шероховатостей, где может скапливаться грязь и бактерии, что чрезвычайно важно для стерильных процессов фармацевтики, биотехнологий, пищевой отрасли.

Процесс монтажа соединения типа кламп прост — один фланец с патрубком приваривается к трубе, второй фланец с патрубком приваривается к трубе или емкости, между двумя приваренными фланцами устанавливается прокладка из подходящего материала (см. ниже), после чего фланцы стягиваются хомутом, специальный инструмент не нужен.

ВЫБОР ФОРМЫ прокладки КЛАМП

По форме, уплотнение кламп-соединения существует в двух видах — без бурта и с буртом. Прокладка с буртом удобнее при установке на фланец клампа, но на такую прокладку уходит больше материала при производстве и она дороже стандартной прокладки без бурта. Следует отметить, что на самый маленький размер клампа с фланцем 25 мм и кламп от 130 мм и выше, производятся только прокладки без бурта.

ВЫБОР кламповой прокладки SILICONE по ДОПУСКУ

Соединение tri-clamp является асептическим, поэтому минимально кламповое уплотнение должно соответствовать пищевому допуску FDA177.2600. Прокладка кламп с таким допуском предназначена для многократного использования, и гарантирует безопасное использование при производстве, упаковке, обработке, приготовлении, обработке, упаковке, транспортировке или хранении пищевых продуктов. Кламповая прокладка с самым строгим фармацевтическим допуском USP Class VI гарантирует отсутствие вредных реакций или долгосрочных последствий для организма, вызванных химическими веществами, выщелачивающимися из пластиковых и резиновых материалов. Стандарты VI класса тестирования определяются Фармакопеей.

ВЫБОР РАЗМЕРА прокладки SILICONE для соединения КЛАМП

При выборе нужного размера прокладки для соединения типа кламп необходимо точно различать два параметра: внутренний диаметр трубопровода и наружный диаметр фланца клампа. От этих размеров подбираются размеры зажимного хомута и прокладки. Размер зажимного хомута равен диаметру фланца. Наружный диаметр прокладки также равен диаметру фланца, а диаметр внутреннего отверстия прокладки зависит от внутреннего диаметра (просвета) трубопровода.

Важно отметить, что при соединении между собой частей трубопровода, оснащенных соединением типа кламп, необходимо правильно подобрать размер прокладки, чтобы исключить места застоя продукта. Для этого нужно выбрать прокладку с большим внутренним диаметром отверстия из двух. Например: при соединении 1,5-дюймовой трубы с 1-дюймовой трубой, если используется 1-дюймовая прокладка, вы рискуете создать антисанитарные условия вокруг плохо прижатой к поверхности 1-дюймовой прокладки. Правильный выбор прокладки — 1,5-дюймовая прокладка.

Размерный ряд соединений типа кламп и прокладок к этому типу соединения зависит от стандарта, по которому был произведен кламп: DIN32676, SMS3008, ISO1127, BS4825-3, ASME BPE. Эти стандарты позволяют подобрать клампы для труб диаметром от 8 до 304 мм.

ВЫБОР МАТЕРИАЛА уплотнения для КЛАМПа

Выбор материала из которого изготовлена прокладка клампа обусловлен теми условиями, в которых работает это соединение (температура, химическая активность продукта, давление в трубопроводе, абразивность продукта). Для получения дополнительной информации о выборе нужного типа прокладки обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

В качестве уплотняющего материала в соединении кламп применяется:

1. Уплотнение кламп SILICONE (силиконовый каучук).

2. Уплотнение кламп EPDM (пищевая резина).

3. Уплотнение кламп FPM «VITON» (пищевая термостойкая резина).

4. Уплотнение кламп PTFE (фторопласт).

5. Уплотнение кламп с комбинацией PTFE+EPDM.

6. Уплотнение кламп с комбинацией PTFE+FPM.

Прокладка клампа из материала SILICONE устойчива к пару и горячей воде, воздействию агрессивных составов, претерпевает недолгую чистку паром. Силиконовые прокладки под кламп применяются в изготовлении алкогольной продукции и напитков. Материал силикон пригоден для контакта с сухими, водными и жирными пищевыми продуктами. Силикон устойчив к сильным химическим веществам, таким как уксусная кислота, газообразный аммиак, рыбий жир, кукурузное масло, винная кислота, сульфат натрия и уксус. Это означает, что прокладки из этого материала не будут испорчены жирами или маслами, используемыми при приготовлении пищи. Силикон безопасен, поскольку уровни летучих веществ и экстрагируемых частиц низкие, он не содержит наполнителей, BPS и BPA. Устойчив к грибковому разложению. Прокладка из силикона имеет отличную гибкость, удлинение и низкую остаточную деформацию при сжатии, низкая остаточная компрессия означает, что прокладка из силикона может вернуться в исходное положение, даже если на нее будет приложено дополнительное давление. Все эти свойства значительно повышают герметичность кламп-соединения с силиконовой прокладкой. Силиконовые уплотнения используются в широком спектре отраслей промышленности, включая печь и холодильное оборудование, молочную промышленность, переработку мяса, хранение/транспортировку порошков. Материал широко применяются в бродильных емкостях.

МОНТАЖ прокладки SILICONE в соединении типа КЛАМП

Перед установкой прокладку клампа нужно обязательно проверить. Все прокладки следует визуально осмотреть на предмет обесцвечивания, трещин и дефектов, таких как выбоины, разрывы или скопление продукта на поверхности прокладки. Прокладки клампа могут стать хрупкими по мере эксплуатации и старения. Прокладка должна пружинить, когда вы ее сгибаете (за исключением прокладки из материала PTFE). Прокладка также не должна трескаться при попытке ее согнуть. Использование некачественной прокладки может привести к скапливанию на ее поверхности продукта и размножению бактерий.

При монтаже соединения кламп следует соблюдать соосность фланцев клампа относительно друг друга, иначе есть риск протечек и загрязняющие вещества могут попасть внутрь, и вся партия потенциально может быть утилизирована. Если фланцы находятся под углом друг к другу, то одна сторона прокладки будет чрезмерно сжата, а другая сторона будет иметь зазор. Несоосность необходимо исправить перед попыткой подключения.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ соединения КЛАМП

В процессе эксплуатации трубопровода прокладка клампа из материала SILICONE может выйти из строя из-за ряда причин:

— загрязнение поверхности прокладки кламп угрожающее целостности продукта;

— трещины и деформации возникающие под воздействием сильного сжатия хомутом;

— нарушение целостности уплотнения под воздействием высокого давления продукта в трубопроводе;

— нарушение целостности уплотнения под воздействием высокоабразивного продукта.

Регулярно проверяйте хомуты, из-за перепадов температуры сжатие прокладки будет меняться. Кроме того, с возрастом прокладки могут терять эластичность или течь в холодном состоянии. Эти факторы могут ухудшить качество соединения и вызвать протечки. Вы можете избежать этого, выполняя техническое обслуживание по соответствующему графику, заменяя прокладки по мере необходимости и проверяя, не ослабли ли хомуты из-за вибрации.
