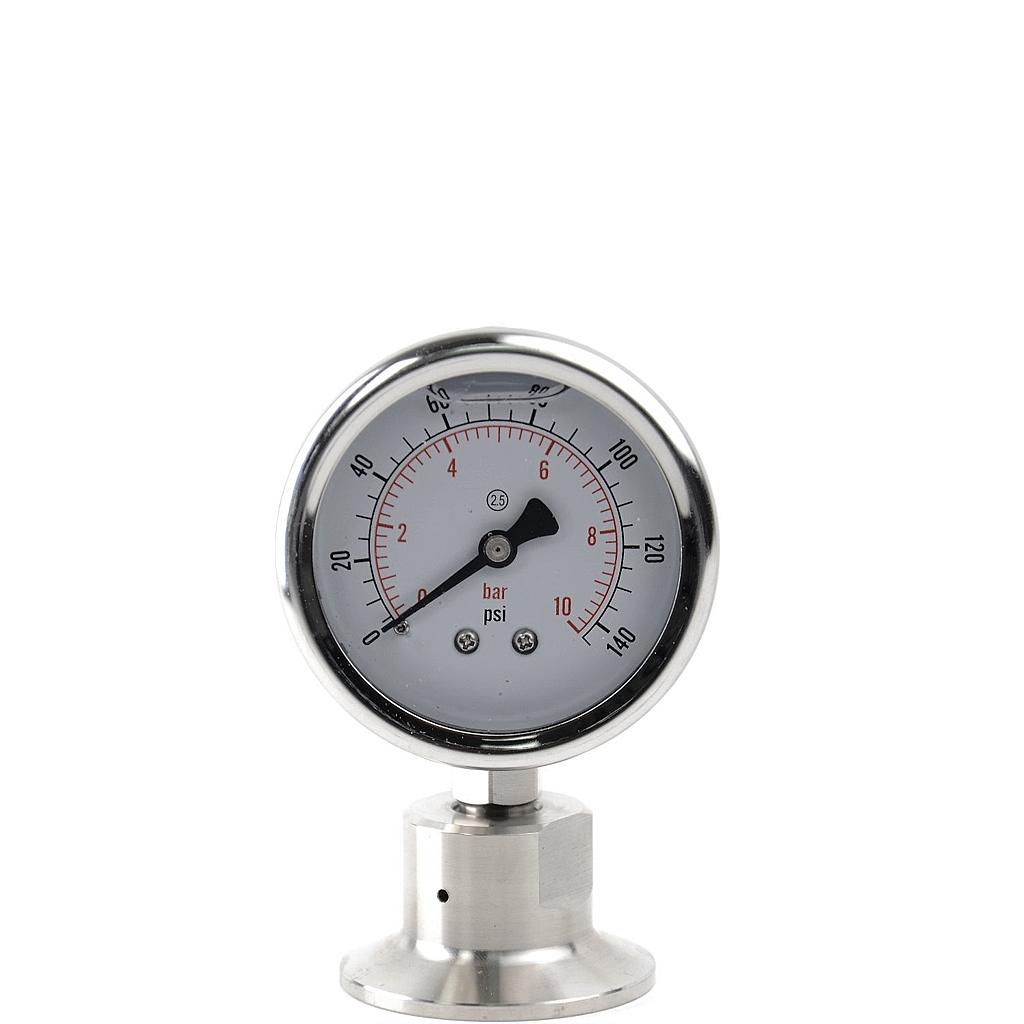

Манометр с мембранным разделителем CLAMP

Описание

Компания ГРОССНЕР предлагает из наличия гигиенический манометр с мембранным разделителем tri-clamp из кислотостойкой нержавеющей стали AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. 8 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Манометр — прибор для механической индикации давления. Для давлений превышающих атмосферное давление, манометрическое давление положительное. Когда давление ниже атмосферного давления, манометрическое давление отрицательное.

Характеристики манометра с мембранным разделителем CLAMP

• Среда: для газов, паров, жидких, пастообразных, порошкообразных и кристаллизующихся сред;
• Конструкция: трубка Бурдона;
• Класс точности: 2.5;
• Применение: подходит для SIP и CIP;
• Температура измеряемой среды: от +10 до +70°C;
• Диапазон измерений: от 0 … 1 до 0 … 25 бар или все другие комбинации диапазонов вакуума или мановакууметрического давления;
• Степень защиты: IP65;
• Степень полировки: Ra≤0,8 µm;
• Сталь: AISI316L.

Диафрагменный нержавеющий манометр — это измерительная система из манометра общего назначения и мембранного разделителя с асептическим соединением типа кламп (tri-clamp). Такая измерительная система имеет преимущества в виде быстрой и удобной установки на технологической площадке, легкому очищению, безопасности и надежности. Манометр с разделителем изготавливается из нержавеющей стали AISI 316L, одобренной к применению в пищевой и биофармацевтической промышленности, что позволяет соответствовать ему стандартов качества фармацевтической продукции GMP. Такой манометр широко применяется в производстве напитков и лекарств, очистке воды и других производствах, требующих высоких гигиенических свойств.

Мембранный разделитель (диафрагма) изолирует внутренние компоненты от среды, что делает манометр пригодным для использования в агрессивных, адгезионных, кристаллизующихся, едких, высоковязких, экологически опасных или токсичных сред. Сам манометр используется для измерений низкого давления и контроля давления в емкостях, ЦКТ, биореакторах, ферментерах и трубопроводах.

Принцип действия мембранного манометра состоит в использовании отклонения тонкой гибкой мембраны для измерения давления в системе. Мембрана из нержавеющей стали обеспечивает разделение от среды. Давление передается на измерительный прибор (манометр) через заполняющую жидкость, которая находится внутри мембранного разделителя.

Манометр с мембранным разделителем из стали AISI316L подходит для требований CIP (очистка на месте) и SIP (стерилизация на месте). Зажимное соединение CLAMP обеспечивает быстрый и легкий демонтаж и, следовательно, простую очистку с заменой уплотнений. Проверенная цельносварная конструкция обеспечивает длительный срок службы и постоянную герметизацию. Сам манометр заполнен глицерином, что делает его еще более надежными и устойчивыми к повреждениям или неправильным показаниям.

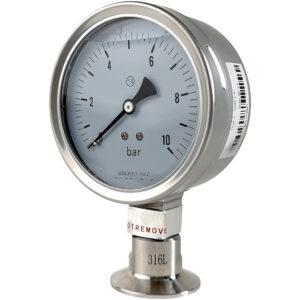

Нержавеющие мембранные манометры производятся в следующих интервалах измерений:

• от 0 до 1 бар
• от 0 до 4 бар
• от 0 до 6 бар
• от 0 до 1 бар
• от 0 до 10 бар
• от 0 до 1 бар
• от 0 до 16 бар

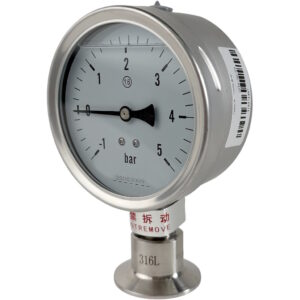

Нержавеющие мембранные мановакуумметры производятся в следующих интервалах измерений:

• от -1 до 0 бар
• от -1 до 1 бар
• от -1 до 3 бар
• от -1 до 5 бар
• от -1 до 9 бар
• от -1 до 15 бар
• от -1 до 24 бар

Мембранный разделитель создан для использования манометра в тяжелых условиях эксплуатации. Примеры использования манометра с мембранным разделителем:

• Измеряемая среда с высокой химической агрессивностью;
• Измеряемая среда c высокой вязкостью;
• Измеряемая среда со склонностью к кристаллизации;
• Измеряемая среда со склонностью к полимеризации;
• Измеряемая среда с очень высокой температурой;
• Высокие гигиенические требования в измеряемой среде, где недопустимы застойные места;
• Измеряемая среда токсична и ее утечка в окружающую среду недопустима.
