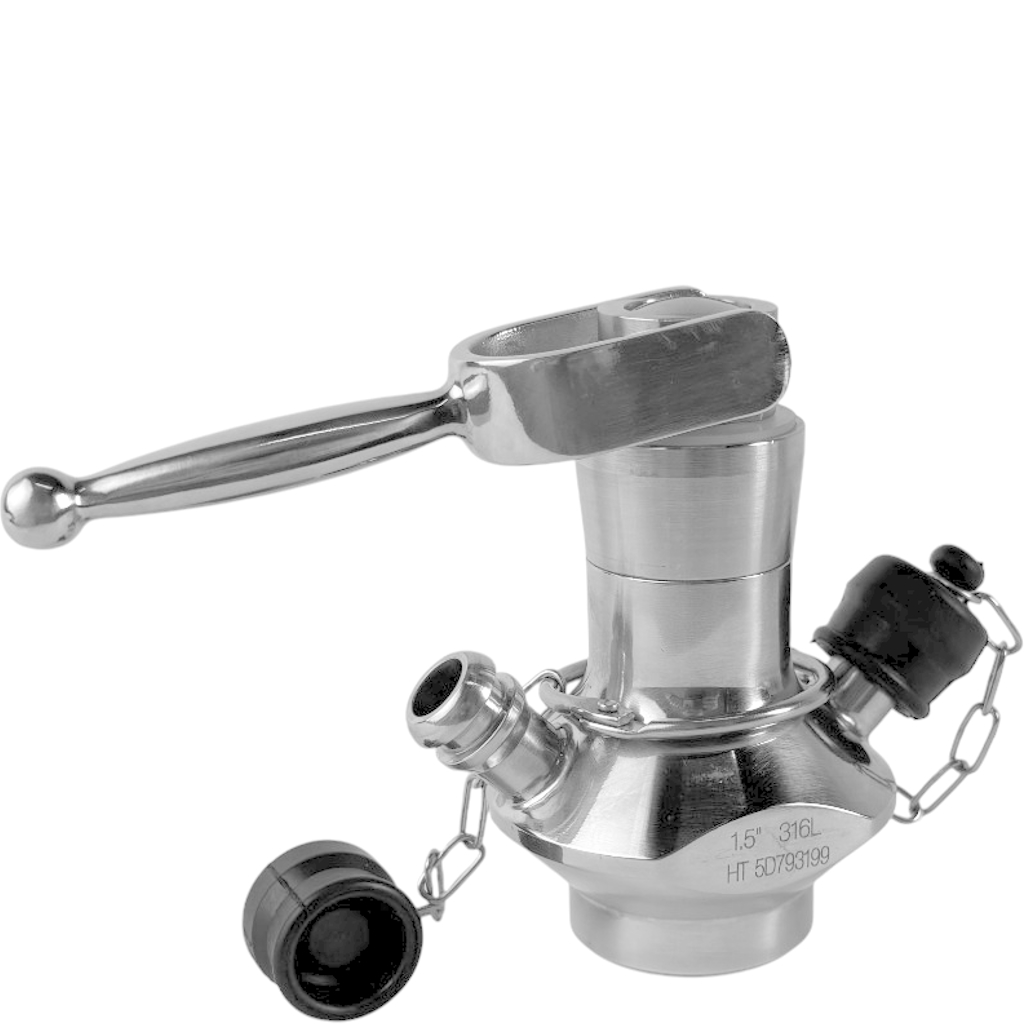

Пробоотборный клапан приварной встык к трубе (порты под насадки, ручка-рычаг)

Описание

Компания ГРОССНЕР предлагает из наличия асептический пробоотборный клапан приварной встык к трубам и фитингам с ручкой-рычагом и портами под насадки Convex.  Клапан выполнен из кислотостойкой нержавеющей стали AISI 316L.

Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел.:

+7 (495) 120-10-92

8 (800) 444-05-10

Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики клапана приварного встык к трубе (порты под насадки, ручка-рычаг)

• Тип ручки: рычаг;
• Присоединение: сварка встык к фитингам и трубам диаметром 1″ (25,4 мм), 1 1/2″ (38,1 мм), 2″ (50,8 мм);
• Порты: тип Convex (быстросъем) под насадки с заглушками;
• Материал уплотнения: EPDM (пищевой допуск FDA177.2600, фарм допуск USP Class VI), PTFE (пищевой допуск FDA177.2550, фарм допуск USP Class VI);
• Температура: от -10°C до +130°C (EPDM), от -20°C до +150°C (PTFE);
• Давление максимальное: до 6 бар;
• Среда: жидкая и газообразная;
• Сталь: AISI316L.

Асептический пробоотборный клапан служит для отбора проб жидкого продукта из емкостей в стерильных условиях, это позволяет исследовать и контролировать химический состав и другие параметры продукта не открывая емкости и останавливая процесс производства. Стерильность обеспечивается тем, что конструкция асептического пробоотборника позволяет проводить стерилизацию паром или спиртом до и после каждой взятой пробы продукта. Как результат — отсутствие риска загрязнения образца.

Основное применение асептического пробоотборника — отбор проб на пивоваренных заводах и в молочной промышленности. Пробоотборный клапан подходит для взятия проб высоковязких продуктов. Ручка-рычаг в пробоотборном клапане позволяет быстро переводить клапан в открытое состояние. Для взятия пробы нужно повернуть ручку-рычаг в горизонтальное положение, после завершения взятия пробы нужно опустить ручку обратно в вертикальное положение, ручка-рычаг позволяет брать пробу плавно дозируя поток.

Пробоотборный клапан может быть оснащен четырьмя типами ручки открытия:

1. ручка с плавной регулировкой открытия;
2. ручка с автоматическим возвратом;
3. ручка-рычаг;
4. пневмопривод.

Для заказа нужной модели асептического пробоотборника обратитесь к рисунку всех возможных комбинаций ниже:

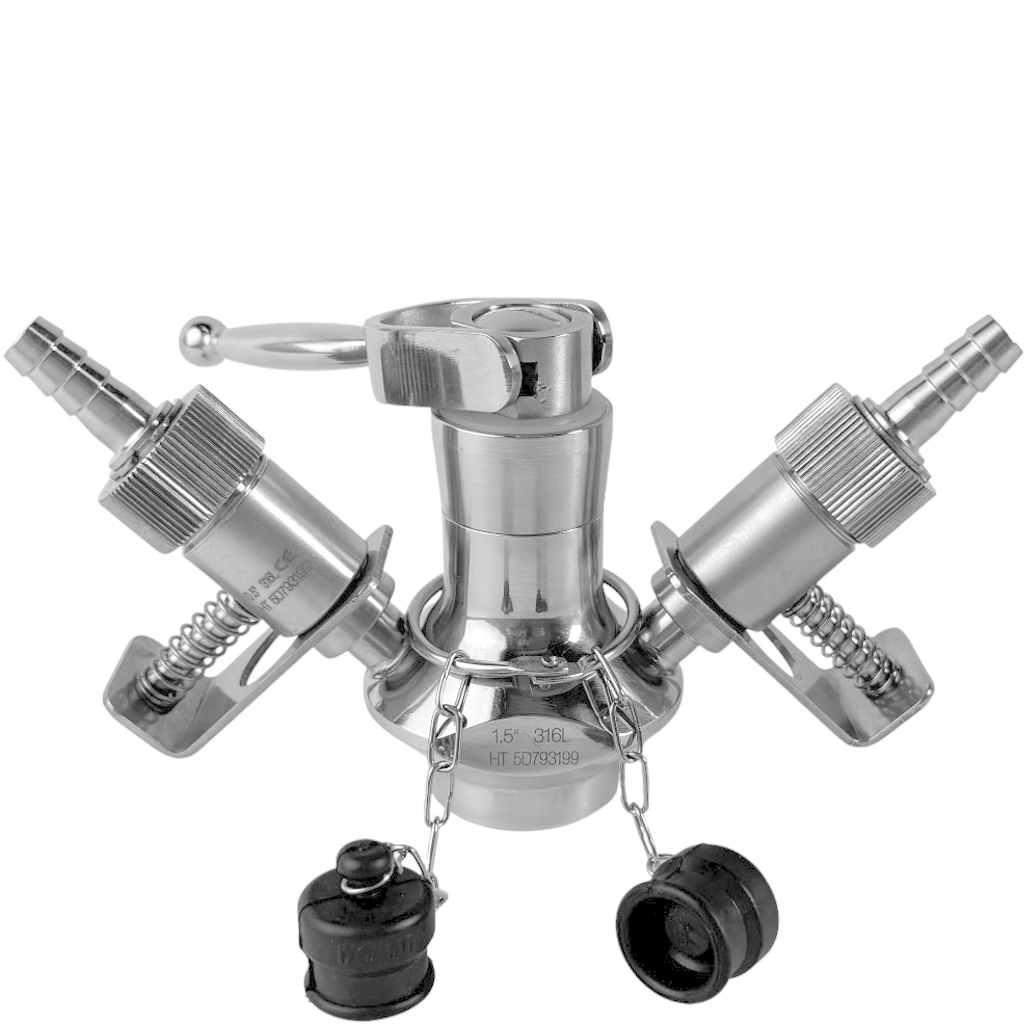

Пробоотборные клапаны могут оснащаться одним или двумя портами. В случае модификации с двумя портами может иметь место любая комбинация типов портов. Порт под насадки позволяет использовать быстросъёмы в виде прямых пробоотборных кранов с наконечниками в виде «елки», клампа, иглы:

Присоединение к емкости пробоотборного клапана может быть выполнено через сварку или через быстросъемное асептическое соединение кламп.

Принцип работы: перед взятием пробы обязательно стерилизуйте пробоотборный клапан. При стерилизации спиртом откройте крышку верхнего выхода клапана, залейте спирт, откройте крышку нижнего выхода и слейте спирт, простерилизуйте верхнюю крышку спиртом и закройте ее, клапан готов для взятия пробы. При стерилизации паром откройте крышку верхнего выхода и крышку нижнего выхода клапана, наденьте шланг на верхний выход и стерилизуйте в течение 40 секунд, простерилизуйте верхнюю крышку спиртом и закройте ее, клапан готов для взятия пробы. Для взятия пробы поверните рычаг (или подайте сжатый воздух в пневмопривод) и возьмите пробу. После чего проведите повторную стерилизацию.

В качестве уплотняющего материала в пробоотборнике применяется:

1. EPDM (Этилен-пропиленовый каучук или пищевая резина). Клапан с таким уплотнением допускает продолжительную работу при температуре от -10°C до +130°C. Уплотнение EPDM допускает работу с щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: почти отсутствует стойкость к минеральным и растительным маслам, жирам! Разрушается под воздействием сухого воздуха, бензина, бутана, пропана.
2. PTFE (фторопласт). Цвет основной — белый. Выдерживает от -20°C до +150°C. Пригоден для контакта с пищевой продукцией благодаря антиадгезии (неклейкости). Стойкость к эффективной стерилизации и отсутствие передачи частиц из уплотнения в рабочую среду позволяет широко использовать PTFE в фармацевтике, производстве спиртов. Благодаря химической инертности, применяется в контакте с концентрированными кислотами и щелочами.  Предназначен для работы во всех средах кроме соединений на основе фтора под высоким давлением и температурой. Обладает высокой механической прочностью. PTFE самый стойкий во всех отношениях тип уплотнения, и проигрывает всем видам каучука в одном — эластичности и, как следствие, герметичности при низких температурах и при установке между сильно смещенными штуцерами.

Для получения дополнительной информации о выборе между этими двумя типами уплотнителя клапана обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Все части асептического пробоотборного клапана, которые контактируют с продуктом, изготовлены из кислотостойкой нержавеющей стали AISI 316L, которая обладает повышенной устойчивостью к воздействию коррозии в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуры, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.). Остальные части пробоотборного клапана изготовлены из нержавеющей стали AISI 304, которая хорошо противостоит коррозии и рекомендована в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Асептический пробоотборный клапан из кислотостойкой нержавеющей стали AISI 316L обладает повышенной устойчивостью к воздействию коррозии. Такой кран может использоваться в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуры, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).
