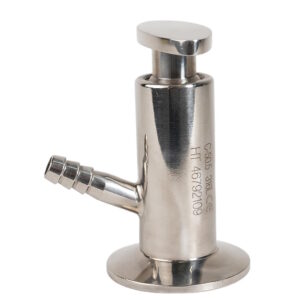

Пробоотборный клапан кламп с ручкой плавного открытия

Описание

Компания ГРОССНЕР предлагает из наличия асептический пробоотборный клапан с ручкой плавного открытия и присоединением типа кламп (tri-clamp) из кислотостойкой нержавеющей стали AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. 8 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики асептического пробоотборного клапана с ручкой плавного открытия

• Среда: жидкая и газообразная;
• Материал уплотнения: EPDM (пищевой допуск FDA177.2600, фарм допуск USP Class VI), PTFE (пищевой допуск FDA177.2550, фарм допуск USP Class VI);
• Температура: от -10 до +130°C (EPDM), от -20 до +150°C (PTFE);
• Давление максимальное: до 6 бар;
• Сталь: AISI316L.

Асептический пробоотборный клапан служит для отбора проб жидкого продукта из емкостей в стерильных условиях, это позволяет исследовать и контролировать химический состав и другие параметры продукта не открывая емкости и останавливая процесс производства. Стерильность обеспечивается тем, что конструкция асептического пробоотборника позволяет проводить стерилизацию паром или спиртом до и после каждой взятой пробы продукта. Как результат — отсутствие риска загрязнения образца.

Основное применение асептического пробоотборника — отбор проб на пивоваренных заводах и в молочной промышленности. Пробоотборный клапан подходит для взятия проб высоковязких продуктов. Ручка плавного открытия в пробоотборном клапане позволяет плавно открывать клапан для взятия пробы из емкости или трубопровода. Для взятия пробы нужно поворачивать ручку против часовой стрелки, после завершения взятия пробы нужно закрутить ручку по часовой стрелке.

Асептический пробоотборный клапан с кламповым присоединением наиболее часто применяется совместно с асептическим соединителем, что позволяет надежно фиксировать пробоотборник на емкости и контролировать протечку при износе уплотнителя.

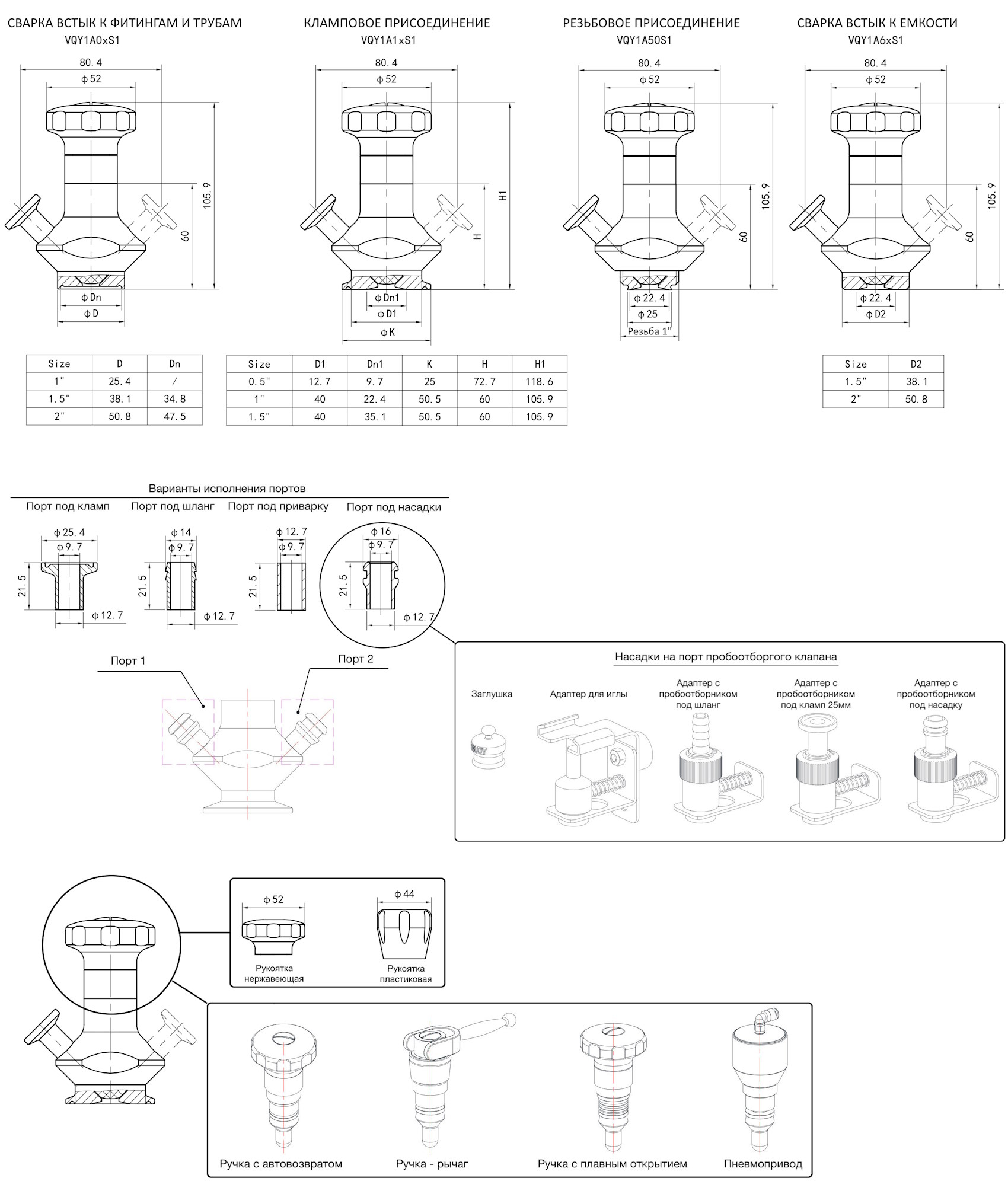

Пробоотборный клапан может быть оснащен четырьмя типами ручки открытия:

1. ручка с плавной регулировкой открытия;
2. ручка с автоматическим возвратом;
3. ручка-рычаг;
4. пневмопривод.

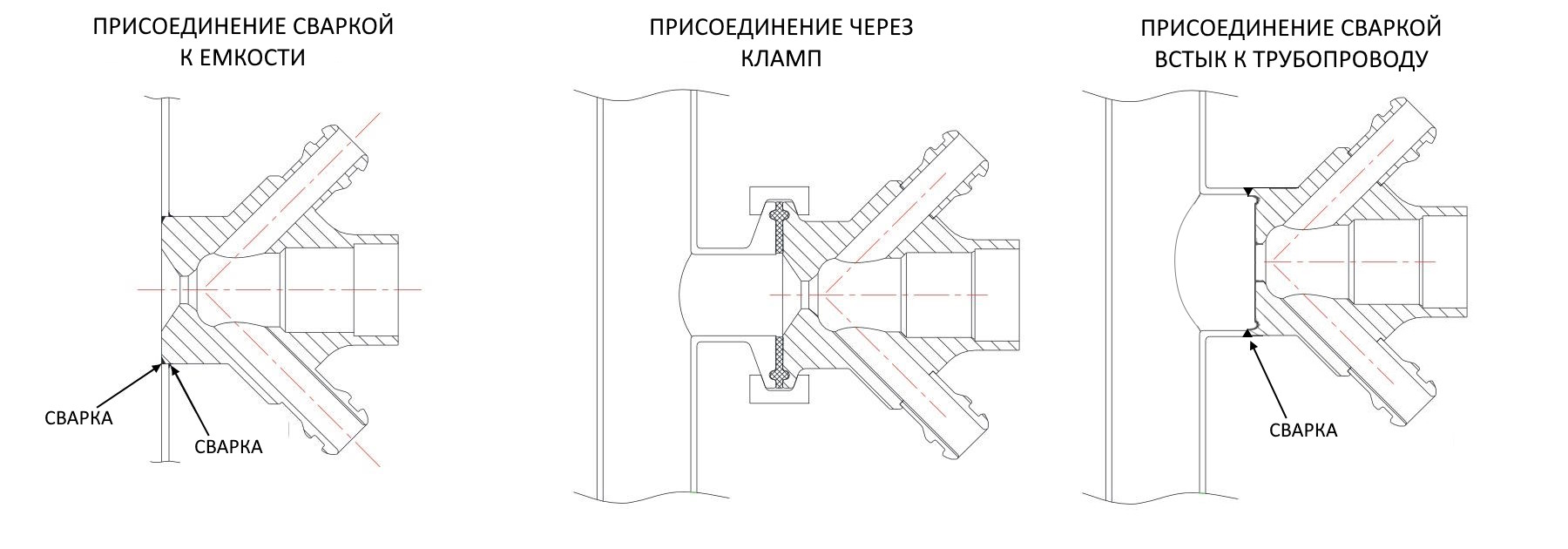

Присоединение к емкости пробоотборного клапана может быть выполнено через сварку или через быстросъемное асептическое соединение кламп. Монтировать пробоотборный клапан нужно строго вертикально.

Принцип работы: перед взятием пробы обязательно стерилизуйте пробоотборный клапан. При стерилизации спиртом откройте крышку верхнего выхода клапана, залейте спирт, откройте крышку нижнего выхода и слейте спирт, простерилизуйте верхнюю крышку спиртом и закройте ее, клапан готов для взятия пробы. При стерилизации паром откройте крышку верхнего выхода и крышку нижнего выхода клапана, наденьте шланг на верхний выход и стерилизуйте в течение 40 секунд, простерилизуйте верхнюю крышку спиртом и закройте ее, клапан готов для взятия пробы. Для взятия пробы поверните рычаг (или подайте сжатый воздух в пневмопривод) и возьмите пробу. После чего проведите повторную стерилизацию.

В качестве уплотняющего материала в пробоотборнике применяется:

1. EPDM (Этилен-пропиленовый каучук или пищевая резина). Клапан с таким уплотнением допускает продолжительную работу при температуре от -10°C до +130°C. Уплотнение EPDM допускает работу с щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: почти отсутствует стойкость к минеральным и растительным маслам, жирам! Разрушается под воздействием сухого воздуха, бензина, бутана, пропана.
2. PTFE (фторопласт). Цвет основной — белый. Выдерживает от -20°C до +150°C. Пригоден для контакта с пищевой продукцией благодаря антиадгезии (неклейкости). Стойкость к эффективной стерилизации и отсутствие передачи частиц из уплотнения в рабочую среду позволяет широко использовать PTFE в фармацевтике, производстве спиртов. Благодаря химической инертности, применяется в контакте с концентрированными кислотами и щелочами.  Предназначен для работы во всех средах кроме соединений на основе фтора под высоким давлением и температурой. Обладает высокой механической прочностью. PTFE самый стойкий во всех отношениях тип уплотнения, и проигрывает всем видам каучука в одном — эластичности и, как следствие, герметичности при низких температурах и при установке между сильно смещенными штуцерами.

Для получения дополнительной информации о выборе между этими двумя типами уплотнителя клапана обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Все части асептического пробоотборного клапана, которые контактируют с продуктом, изготовлены из кислотостойкой нержавеющей стали AISI 316L, которая обладает повышенной устойчивостью к воздействию коррозии в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуры, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.). Остальные части пробоотборного клапана изготовлены из нержавеющей стали AISI 304, которая хорошо противостоит коррозии и рекомендована в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Асептический пробоотборный клапан из кислотостойкой нержавеющей стали AISI 316L обладает повышенной устойчивостью к воздействию коррозии. Такой кран может использоваться в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуры, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).
