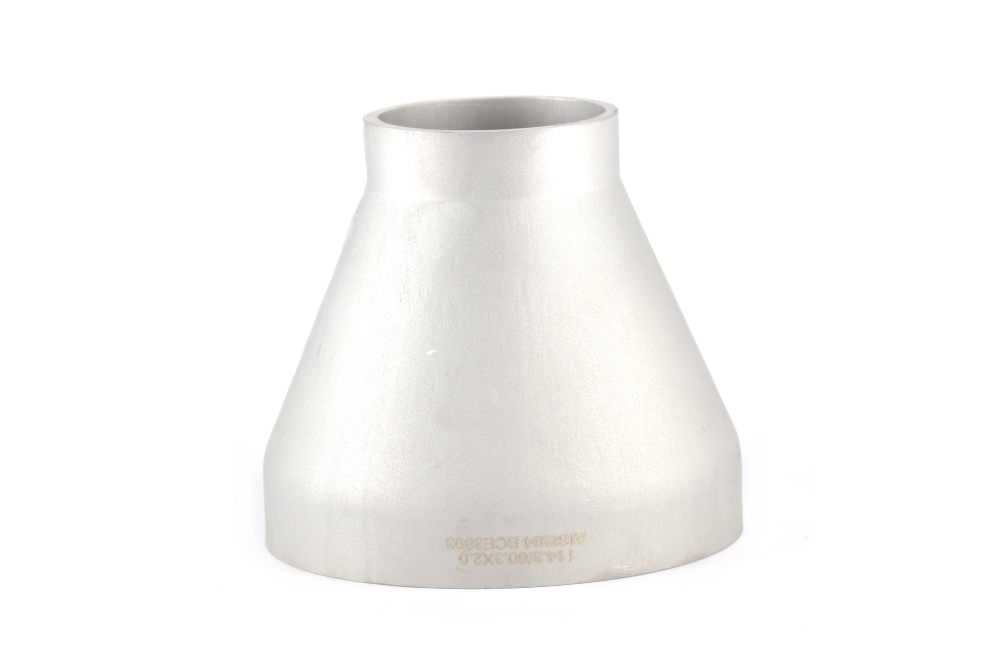

Переход конический удлиненный

Описание

Компания «Гросснер» предлагает из наличия переходы конические удлиненные под приварку из нержавеющей стали AISI 304 и кислотостойкой стали AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики конического удлиненного перехода

• Стандарт: DIN, 3-A, ISO;
• Размерный ряд: DIN (DN 10 — DN 200), 3-A (DN 1/2″ — DN 8″), ISO (DN 10 — DN 500);
• Среда: жидкая и газообразная;
• Степень шероховатости (гигиенический класс): Ra≤0,8 мкм, Ra≤0,51 мкм;
• Марка стали: AISI 304, AISI 316L.

Удлиненный переход необходим в тех случаях, когда присоединение к трубопроводу осуществляется при помощи орбитальной сварки, при которой использование обычного короткого перехода технически затруднено. Удлиненные патрубки в переходе позволяют зажимать их орбитальными головками сварочного оборудования и производить высококачественную сварку.

Переходы удлиненные из нержавеющей стали AISI 304 и AISI 316L по стандарту DIN имеют метрические (в мм) размеры, обладают высоким качеством обработки благодаря тщательной полировке внутренних поверхностей тройника до низких значений шероховатости (Ra<0,8 мкм).  Такие переходы применяются в трубопроводах для перемещения жидкостей в инженерных системах и в трубопроводах пищевой и фармацевтической промышленности. Стандарт DIN для санитарных трубопроводов — это набор технических рекомендаций, разработанных Немецким институтом стандартизации (DIN). Он охватывает различные аспекты санитарных систем, включая арматуру, фитинги, трубы, оборудование и материалы, используемые в таких отраслях, как пищевая промышленность и фармацевтика. Стандарт DIN гарантирует, что санитарные компоненты отвечают определенным критериям гигиены, долговечности и производительности. Они определяют размеры, материалы и методы испытаний для обеспечения качества продукции и соответствия нормативным требованиям. Соблюдение стандартов DIN помогает компаниям выпускать высококачественную продукцию, повышать совместимость компонентов и соответствовать лучшим отраслевым практикам для санитарных систем.

Переходы удлиненные из нержавеющей стали произведенные по стандарту ISO измеряются в «трубных дюймах» (1 дюйм = 33,7 мм). Как правило, нержавеющие тройники по стандарту ISO не подвергаются дополнительной полировке изнутри в процессе производства, поэтому тройники ISO применяются в сантехнических системах, в газовой и нефтехимической промышленности. В пищевой и фармацевтической отрасли фитинги и трубное оборудование изготовленное по ISO стандартам, применяют только после дополнительной обработке внутренней поверхности. Стандарт ISO относится к серии стандартов на соединения труб, разработанных Международной организацией по стандартизации (ISO). Стандарты ISO направлены на обеспечение надежности и согласованности трубных соединений для соответствия строгим санитарным требованиям и требованиям качества.

Переходы удлиненные по стандарту 3A измеряются в дюймах (1 дюйм = 25,4 мм). Размерный ряд фитингов по стандарту 3А аналогичен фитингам по стандарту ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Благодаря высокой степени полировки внутренней поверхности, такие тройники применяют в пищевой, химической и фармацевтической промышленности. Стандарт ЗА относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт ЗА охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта ЗА, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Переходы из нержавеющей стали – соединительные фитинги для трубопроводов, необходимы для соединения двух участков трубопровода разного диаметра без скачков внутреннего давления. В зависимости от типа внутреннего сечения и особенностей применения различают переходы:

• концентрические – сечение имеет форму прямоугольного треугольника, основное направление применения – вертикальные участки трубопроводов;
• эксцентрические – внутреннее сечение соответствует общей форме фитинга, основное направление применения – горизонтальные участки трубопроводов.

Способ соединения фитингов с трубопроводами един и не зависит от типа сечения – сварка.

Стандарты, используемые в производстве

Размерный ряд и степень обработки внутренней поверхности нержавеющего перехода зависит от стандарта, по которому он производится. Большая часть производимых сегодня трубопроводных фитингов изготавливается в соответствии с немецким стандартом DIN, где все измерения происходят в стандартной метрической системе. Фитинги произведенные по стандарту DIN имеют высокую степень полировки внутренней поверхности и встречаются как на производствах пищевой промышленности, так и в составе инженерных систем на химических, фармацевтических, нефтехимических заводах. То есть, их применение практически ничем не ограничивается.

Если говорить о международном стандарте ISO, то переходы, соответствующие ему, имеют более ограниченное применение. Фитинги произведенные в соответствии со стандартом ISO не отполированы изнутри, поэтому на пищевых производствах их не встретить, а вот в сантехнических трубопроводах и нефтехимической промышленности они очень распространены.

В отличии от метрического стандарта DIN, наиболее распространены «пищевые» дюймовые стандарты ASME BPE, 3A, SMS. Эти стандарты описывают высокие требования к обработке внутренних и наружных поверхностей у фитингов, а также химическому составу металла, из которого они изготавливаются. Применение таких фитингов также ничем не ограничено, но в РФ они применяются реже, чем в Азии и Америке, где фитинги с размерами в дюймах повсеместно применяются в пищевой и биофармацевтической промышленности.

Классификация по степени полировки

Помимо основной классификации по типу сечения существует еще одна классификация, согласно которой различают переходы:

• матовые –  с гладкой, равномерной поверхностью, не способной отражать окружающие предметы, имеют высокую степень шероховатости, поэтому применяются в водоснабжении и инженерных системах ;
• полированные – с отполированной, практически зеркальной поверхностью, имеют низкую шероховатость, и как следствие, высокие асептические свойства, необходимые в пищевой и фармацевтической промышленности.

Особенности производства и применения

Конический удлиненный переход из нержавеющей стали AISI 304 используется в средах окислительного характера: для сильных неорганических кислот (серная, хлорная, азотная и соляная кислоты) при низких концентрациях в области низких температур или для слабых органических кислот (яблочная, лимонная, винная, молочная, уксусная кислоты) в случае средних температур. Хорошо противостоит коррозии под открытым небом. Хорошо сваривается. Получил распространение в трубопроводах для пищевой, химической, текстильной, нефтяной и фармацевтической промышленности. Рекомендуется в трубопроводах, которые находятся в контакте с охлажденными или нагретыми пищевыми продуктами: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Конический удлиненный переход из кислотостойкой нержавеющей стали AISI 316L имеет ряд преимуществ перед коническим переходом из стали AISI 304 за счет наличия в стали AISI 316L молибдена и большего количества никеля. Молибден, как и хром, является легирующим элементом и придает переходу из стали AISI 316L лучшую коррозийную стойкость в окислительных средах. Сталь AISI 316L при высокой температуре имеет лучшие физические и механические свойства, чем сталь AISI 304, которая не содержит молибден. Переход из стали AISI 316L применяется в трубопроводах пищевой промышленности, а также для химической и фармацевтической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Для получения дополнительной информации при выборе между двумя марками стали (AISI 304 или AISI 316L) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.
