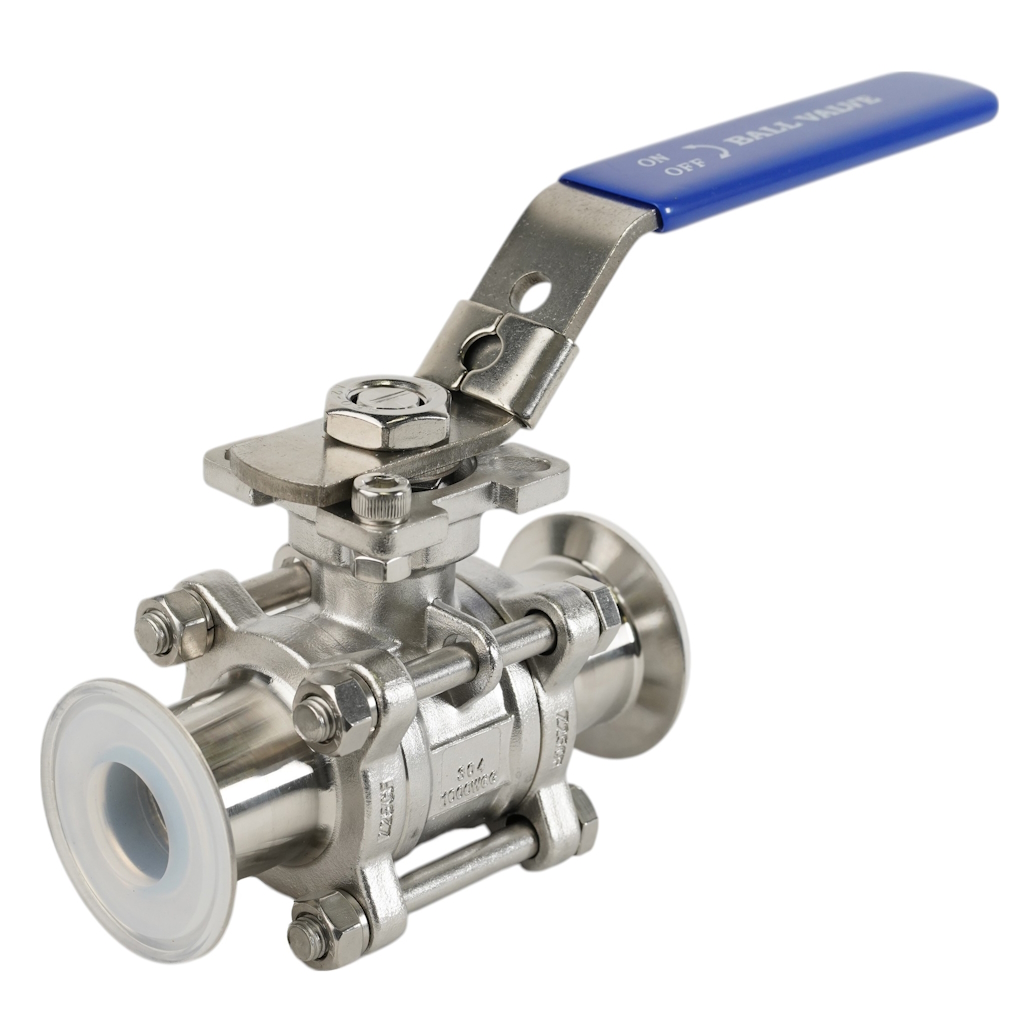

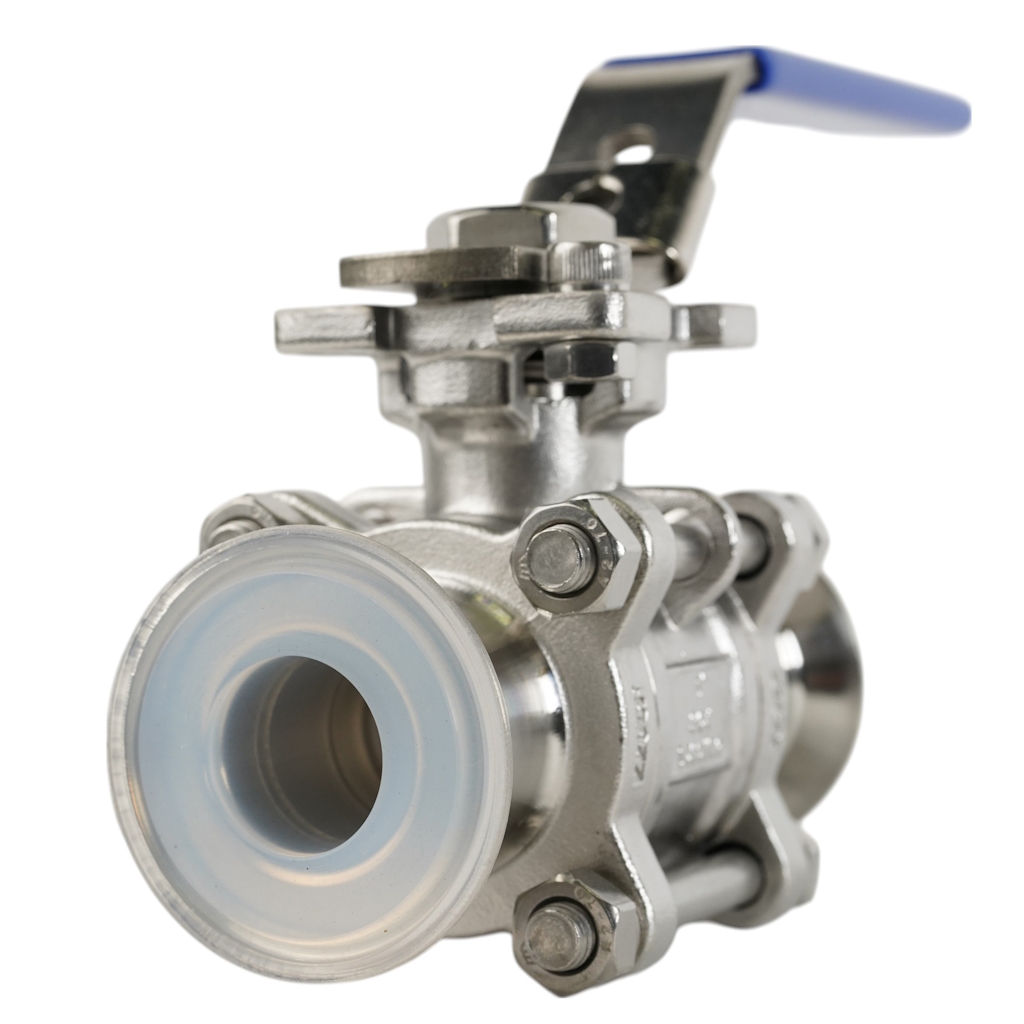

Кран футерованный PFA кламповый

Описание

Компания ГРОССНЕР реализует из наличия краны шаровые трехсоставные футерованные материалом PFA (перфторалкокси) с соединением кламп (tri-clamp) из нержавеющей стали.

Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. 8-495-120-10-92, 8-800-444-05-10. Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры. Отправка в регионы РФ от 1 шт.

На футерованные краны компания ГРОССНЕР предоставляет сертификат EN-10204-3.1.

Шаровый трехсоставной кран с футеровкой PFA изготовлен по специальной технологии: корпус и проходное отверстие шара покрыты материалом PFA, уплотняющая прокладка крана выполнена из фторопласта (PTFE), благодаря чему все контактирующие с жидкостью детали крана покрыты фтором, что позволяет полностью изолировать их от среды, предотвращая коррозию. Этот кран обладает очень высокой коррозионной стойкостью и износостойкостью, надежной герметизацией и широко используется в агрессивных средах. Эти сверхчистые фторполимерные краны разработаны для работы с полупроводниковыми жидкостями, включая высококонцентрированные кислоты, прозрачные химические растворы и суспензии. Эти краны могут быть полезны и на других производствах с высокими требованиями благодаря своей чистоте и способности работать с высококоррозионными химическими веществами.

Основные направления использования футерованных кранов:

• Обработка полупроводников
• Химическая обработка
• Аналитическое оборудование
• Лаборатория

PFA и PTFE имеют схожую химическую структуру, состоящую из атомов углерода и фтора. Однако разница заключается в их молекулярной структуре. PFA и PTFE обладают превосходной термостойкостью, что делает их пригодными для использования в условиях высоких температур. Оба материала устойчивы к широкому спектру химикатов, включая кислоты, основания и растворители. Оба материала обладают высокой прочностью на разрыв, относительным удлинением при разрыве и низким коэффициентом трения. Но способность PFA перерабатываться в расплаве обеспечивает преимущество в областях применения, требующих точного формования и изготовления. Поэтому футеровку запорной арматуры и фитингов производят именно из материала PFA.

Материалы шарового крана соответствуют стандартам FDA.  Футерованный шаровый кран подходит для CIP (раствор 0.7 л 53%HNO3 + 100 л H₂O при температуре 70 °C) и SIP (стерилизация паром 150 °C до 30 мин.).

Характеристики футорованного трехсоставного крана с кламп-соединением

• Стандарт: 3-А (SMS, ASME), DIN;
• Размерный ряд: DIN (DN 10 — DN 100), 3-A (DN 1/2″ — DN 4″);
• Среда: жидкая и газообразная;
• Футеровка корпуса и шара: PFA (хорошая стойкость практически во всех средах);
• Уплотнение шара: PTFE (хорошая стойкость практически во всех средах);
• Давление номинальное: 16 бар;
• Допуски: FDA 21 CFR 177.1550;
• Рабочая температура: от -20 до +150°C;
• Марка стали: AISI 304.

При помощи трехсоставного крана с кламп соединением в пределах трубопроводов останавливают движение рабочей жидкости. Рабочий элемент такого крана — нержавеющий шар. Управление краном — ручное. Трехходовые краны оснащены площадкой, позволяющей дооснащать трехходовой кран пневмоприводом или электроприводом.

Трехсоставной кран с кламп соединением позволяет демонтировать рабочую часть шарового крана (шар с уплотнением) для ревизии.

Футерованный шаровой кран имеет компактный корпус, не уменьшает рабочий проход трубопровода, противостоит гидродинамическим ударам в системе.

Краны шаровые произведенные по стандарту DIN имеют метрические (в мм) размеры, выполнены с высоким уровнем качества. Футерованный кран имеет гладкую рабочую поверхность, что позволяет использовать такой кран во всех асептических процессах: в трубопроводах пищевой и фармацевтической промышленности. Стандарт DIN для санитарных трубопроводов — это набор технических рекомендаций, разработанных Немецким институтом стандартизации (DIN). Он охватывает различные аспекты санитарных систем, включая арматуру, фитинги, трубы, оборудование и материалы, используемые в таких отраслях, как пищевая промышленность и фармацевтика. Стандарт DIN гарантирует, что санитарные компоненты отвечают определенным критериям гигиены, долговечности и производительности. Они определяют размеры, материалы и методы испытаний для обеспечения качества продукции и соответствия нормативным требованиям. Соблюдение стандартов DIN помогает компаниям выпускать высококачественную продукцию, повышать совместимость компонентов и соответствовать лучшим отраслевым практикам для санитарных систем.

Краны шаровые по стандарту 3-A измеряются в дюймах (1 дюйм = 25,4 мм). Размерный ряд фитингов по стандарту 3-А аналогичен фитингам по стандарту ASME BPE и SMS, что обеспечивает их взаимозаменяемость. Стандарт 3-А относится к серии санитарных стандартов, созданных и управляемых компанией 3-A Sanitary Standards Inc. Его цель — обеспечить соответствие оборудования и процессов в таких отраслях, как пищевая промышленность, производство напитков и фармацевтика, требованиям гигиены и безопасности. Эти стандарты разработаны совместными усилиями 3-A Sanitary Standards Inc. и отраслевыми экспертами после проведения обширных исследований и проверки. Стандарт 3-А охватывает различные требования к оборудованию и технологическим процессам, включая трубы, клапаны, фитинги, насосы и многое другое. Он подчеркивает такие принципы гигиенического проектирования, как простота очистки, отсутствие мертвых зон, отсутствие утечек и загрязнений. Придерживаясь стандарта 3-А, компании могут гарантировать, что их продукция поддерживает высокий уровень гигиены на протяжении всего производственного процесса, снижая присутствие бактерий и загрязняющих веществ и обеспечивая потребителей безопасной и надежной продукцией.

Кламп соединение быстро завоевывает популярность благодаря быстрой сборки и разборки частей трубопровода без применения специального инструмента. Использование всего ассортимента трубопроводной арматуры с кламп-соединением позволяет создать современное производство, удовлетворяющее всем санитарным и биологическим требованиям.

Кран шаровый футерованный изготавливается из нержавеющей стали AISI 304. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Использование стали AISI316L для футерованного крана лишено смысла из-за отсутствия воздействия продукта на стальные части клапана.
