Конденсатоотводчик термостатический

Описание

Компания ГРОССНЕР предлагает из наличия конденсатоотводчики термостатические для асептических линий из нержавеющей стали AISI 316L.

Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел.:

+7 (495) 120-10-92, по бесплатному тел. 8 (800) 444-05-10.

Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

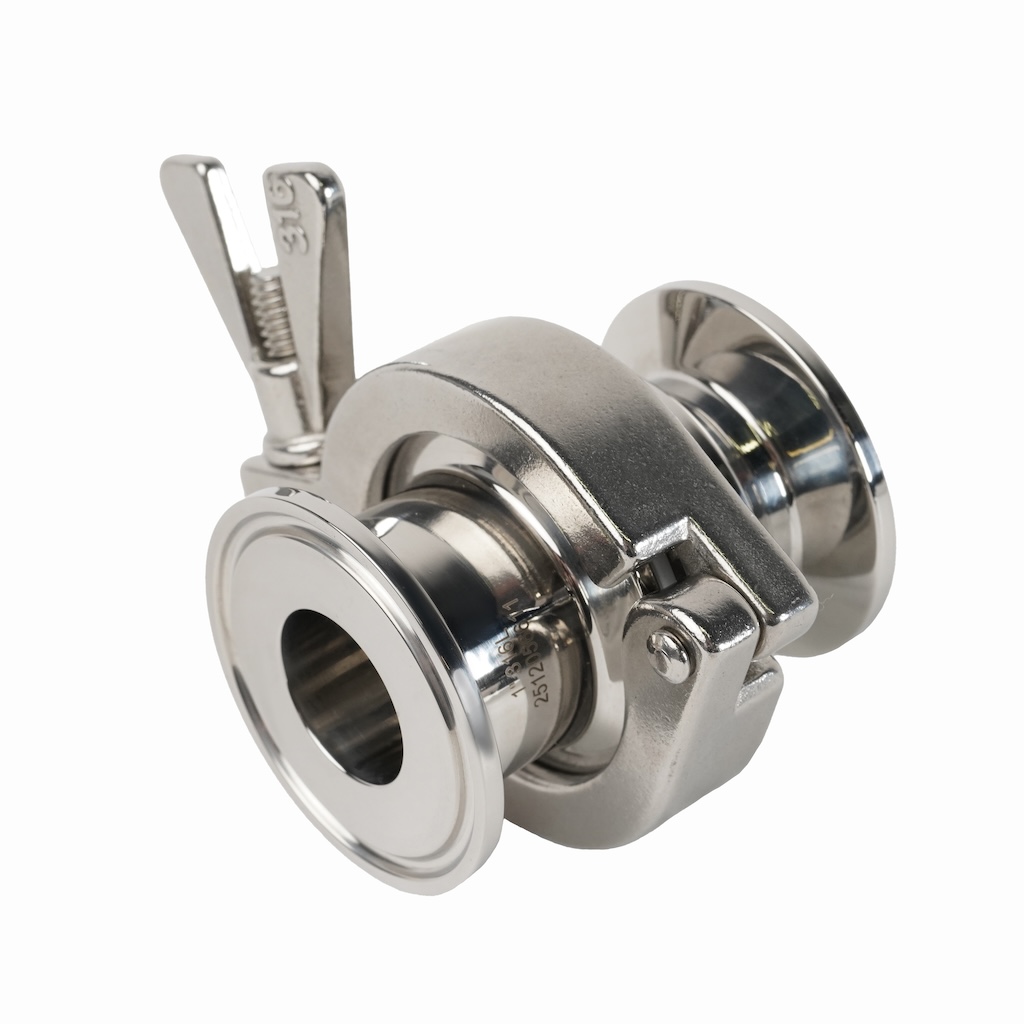

Термостатический конденсатоотводчик с присоединением Tri-Clamp предназначен для автоматического отвода конденсата, воздуха и других неконденсируемых газов из паровых систем при одновременном предотвращении потерь живого пара. Благодаря санитарному исполнению и быстросъемному соединению Tri-Clamp устройство широко применяется в пищевой, фармацевтической, биотехнологической и косметической промышленности.

Характеристики

• Стандарт: 3-A (SMS, ASME BPE);

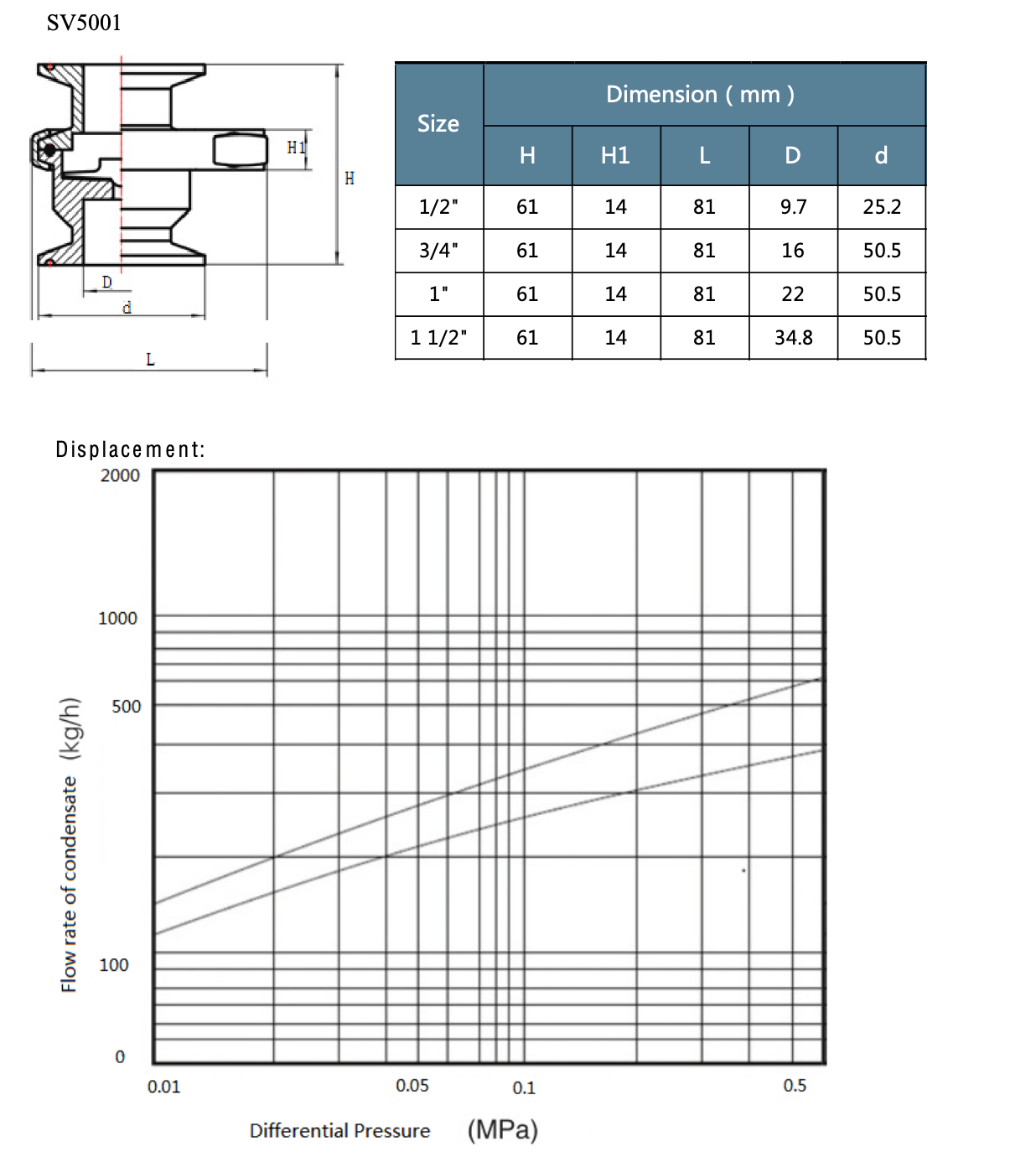

• Размерный ряд: 3-A (DN 1/2″ — DN 1 1/2″);
• Давление максимальное: 10 бар при 177°C;
• Давление перепада: минимальный рекомендуемый перепад давления — 0,7 бар, максимальный рекомендуемый перепад давления — 6,9 бар;
• Допуск: FDA и USP Class VI;
• Шероховатость: Ra<0,51 мкм;
• Сталь: AISI316L.

Принцип работы термостатического конденсатоотводчика

Работа конденсатоотводчика основана на различии температур насыщенного пара и конденсата. При наличии холодного конденсата термостатический элемент находится в открытом положении и обеспечивает его свободный отвод. По мере повышения температуры до температуры насыщенного пара термостатический элемент закрывает проходное сечение, предотвращая утечку пара. При накоплении нового конденсата клапан автоматически открывается.

Преимущества

• Санитарное исполнение для пищевых и фармацевтических производств;
• Быстроразъемное соединение Tri-Clamp для удобства монтажа и обслуживания;
• Эффективное удаление воздуха при запуске системы;
• Минимальные потери пара и снижение энергозатрат;
• Компактная конструкция из нержавеющей стали AISI 316L;
• Высокая коррозионная стойкость и длительный срок службы;
• Возможность работы с чистым паром;
• отсутствуют застойные зоны;
• конструкция самоосушающаяся;
• внутри не остается конденсат;
• шероховатость поверхности менее Ra 0,6 мкм;
• минимизирован риск накопления бактерий.

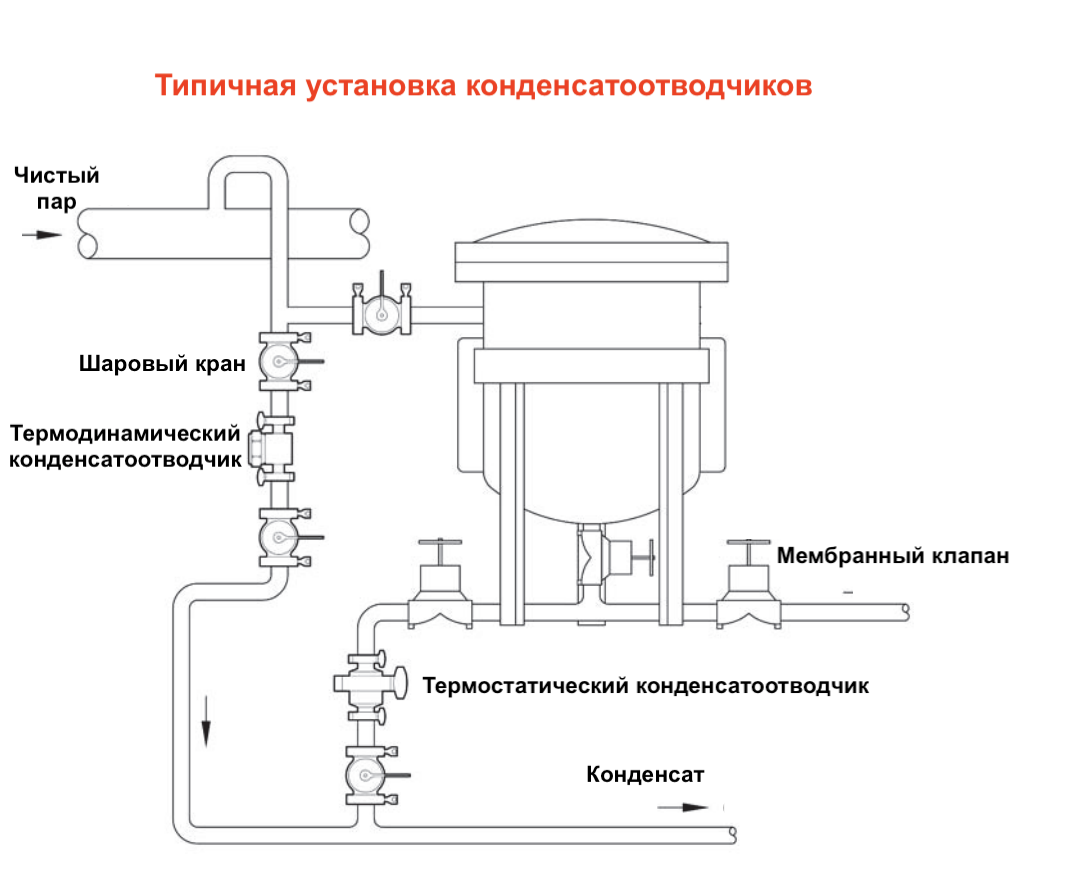

Термостатический конденсатоотводчик устанавливается в самых низких точках паровой системы, где происходит накопление конденсата. Конденсатоотводчик может работать как на вертикальном, так и на горизонтальном трубопроводе. Но полное самоопорожнение корпуса достигается только при вертикальной установке, когда выход направлен вниз.

Для санитарных производств чаще всего его устанавливают:

1. После паровой рубашки емкости

• На выходе конденсата из рубашки реактора, смесителя или емкости.
• Обеспечивает полный слив конденсата и равномерный нагрев рубашки.

2. После теплообменника

• На конденсатной линии сразу после теплообменника.
• Предотвращает затопление теплообменника конденсатом и потерю эффективности нагрева.

3. После SIP-оборудования

• На линиях чистого пара после SIP-контуров, стерилизаторов и автоклавов.
• Удаляет конденсат и воздух при стерилизации.

4. На дренажных точках паропроводов

• В конце горизонтальных участков трубопровода.
• После каждых 30–50 м паровой магистрали (в зависимости от уклона и диаметра).

Если термоэлемент выйдет из строя, конденсатоотводчик останется открытым, а не закрытым.
