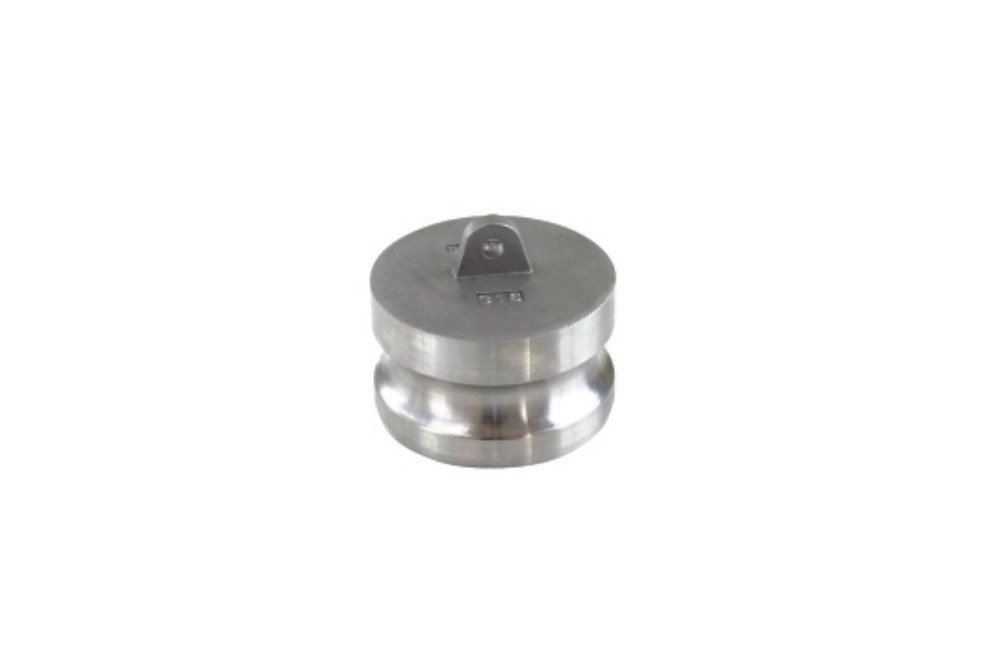

Камлок тип DP

Описание

Компания ГРОССНЕР предлагает из наличия быстросъемные соединения Камлок (Camlock) из нержавеющей стали AISI 304 или кислотостойкой нержавеющей стали AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, по бесплатному тел. 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Камлок — это самый простой способ быстро и без инструмента соединять и разъединять между собой трубы и шланги. Камлок представляет собой фитинг из двух частей, одна часть имеет кулачковый зажим в виде муфты («мама»), вторая часть имеет зажим в виде штуцера («папа»). Штуцер соединяется с муфтой через резиновое герметичное уплотнение. Тип используемого камлока зависит от того, какой резьбой (наружной или внутренней) оснащена труба, к которой необходимо присоединить рукав шланга. При помощи камлока можно соединять между собой сегменты трубы, два шланга, поставить на шланг или трубу заглушку, соединить шланг с шаровым краном.

По типу соединения камлоки подразделяются:

• Камлок тип А («папа» — резьба внутренняя)
• Камлок тип B («мама» — резьба наружная)
• Камлок тип C («мама» — шланговый штуцер)
• Камлок тип D («мама» — резьба внутренняя)
• Камлок тип E («папа» — шланговый штуцер)
• Камлок тип F («папа» — резьба наружная)
• Камлок тип DC («мама» — заглушка)
• Камлок тип DP («папа» — заглушка)

По размеру камлоки подразделяются:

• 050  (1/2″ или Ду15)
• 075  (3/4″ или Ду20)
• 100  (1″ или Ду25)
• 125  (1 1/4″ или Ду32)
• 150  (1 1/2″ или Ду40)
• 200  (2″ или Ду50)
• 250  (2 1/2″ или Ду65)
• 300  (3″ или Ду80)
• 400  (4″ или Ду100)
• 500  (5″ или Ду125)
• 600  (6″ или Ду150)

По марке стали камлоки подразделяются:

• из нержавеющей стали AISI 304
• из нержавеющей стали AISI 316

При маркировке камлока в его названии указываются: тип камлока, трехзначная цифра для обозначения размера камлока и марка стали. Например: маркировка DP200 AISI316 означает, что это камлок тип DP, т.е. с одной стороны данного фитинга зажимной штуцер («папа»), с другой стороны заглушка. Камлок тип DP вставляется в камлоки тип D, тип C, тип B. Основная задача камлока тип DP — заглушить участок трубопровода. Цифра 200 означает условный проход (Ду50) равный 50 мм. AISI316 — это марка нержавеющей стали, содержащая в своем составе следующие легирующие элементы: хром (17-19%), никель (10-14%) и молибден (2-3%).

Соединяя между собой камлоки разных типов по принципу «папа — мама» можно реализовать любые задачи связанные с соединением между собой труб, шлангов и кранов.

Камлок тип DP соответствует стандартам Federal Mil A-A-59326A / EN 14420-7 / DIN 2828.

Камлок тип DP из нержавеющей стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре.

Камлок тип DP из нержавеющей кислотостойкой стали AISI 316 применяется в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты.

Для получения дополнительной информации о выборе между двумя марками стали (AISI 304 или AISI 316) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Максимально допустимое давление в трубопроводе, при котором соединение камлок способно исправно работать и сохранять герметичность, зависит от размерного ряда:

• 1/2″ — 10 бар;
• 3/4″ — 2″ — 16 бар;
• 2 1/2″ — 15 бар;
• 3″ — 13 бар;
• 4″ — 6″ — 6 бар.

Ниже представлены несколько вариантов применения камлоков:
