Штуцер ВР

Описание

Компания ГРОССНЕР предлагает из наличия штуцер под шланг с внутренней резьбой (штуцер ВР) из нержавеющей стали AISI 304 или кислотостойкой нержавеющей стали AISI 316. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92, по бесплатному тел. 8 (800) 444-05-10. Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

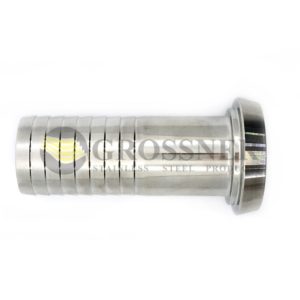

Штуцер ВР из нержавеющей стали – разновидность фитингов с резьбой, используемых в составе трубопроводов бытового (сантехнические инженерные системы для обеспечения водоснабжения и отопления объектов) и промышленного (производство спиртов и антифризов, производство напитков и масел, нефтедобывающие, нефтеперерабатывающие предприятия, газовая отрасль) назначения. Штуцер под шланг служит для присоединения шлангов разного диаметра и назначения к трубопроводу или ёмкости. С одной стороны штуцер имеет внутреннюю резьбу, с другой — патрубок, на который надевается шланг, сам патрубок может быть выполнен с зубцами или приливами («ёлочки») для предотвращения самопроизвольного снятия шланга. Для надежной фиксации шлангов на штуцере применяют червячные хомуты и силовые хомуты.

Пример обозначения: Штуцер под шланг ВР DN-15 (1/2″ х 20mm) AISI316. Где, ВР — внутренняя резьба, DN-15 — условный проход фитинга в мм., 1/2″ — размер резьбы в дюймах, 20mm —  наружный диаметр патрубка, на который надевается шланг, AISI316 — марка стали.

Минимальный размер фитингов с трубной резьбой — 1/8 дюйма, максимальный — 4 дюйма.

Все фитинги с трубной резьбой от компании ГРОССНЕР произведены согласно международному стандарту ISO 4144. Сфера применения фитингов по стандарту ISO 4144 — это сантехнические инженерные системы, системы водоподготовки, производство спиртов, пищевая отрасль, газовая, нефтяная и нефтехимическая промышленность.

Благодаря международной стандартизации фитинги по стандарту ISO соединяются с фитингами, резьбы которых соответствуют российским стандартам ГОСТ. Резьбы применяемые в нержавеющих фитингах ISO:

• Цилиндрическая дюймовая трубная резьба (BSPP) по международному стандарту ISO 228/1 (российский аналог ГОСТ 6357-81, немецкий аналог DIN ISO 228). Обозначается буквой G. Все внутренние резьбы (ВР) делают цилиндрическими.
• Коническая дюймовая трубная резьба (BSPT) по международному стандарту ISO 7/1 (российский аналог ГОСТ 6211-81, немецкий аналог DIN 2999). Обозначается буквой R. Все наружные резьбы (НР) делают коническими (исключение — сгон с наружной цилиндрической резьбой).

Стандарт ISO 4144 не только описывает размеры фитингов и типы резьбы, важным компонентом этого стандарта является определение значений давления в зависимости от температуры. Согласно стандарта ISO 4144, максимальное давление для нержавеющих резьбовых фитингов снижается с ростом температуры:

• 20 бар при температуре от -20°C до +40°C
• 16,5 бар при температуре +100°C
• 15 бар при температуре +150°C
• 14 бар при температуре +200°C
• 13,5 бар при температуре +220°C

Благодаря широкому распространению быстроразборных соединений кламп (tri-clamp) в пищевой и спиртовой промышленности, а так же внедрению соединений камлок (camlock) в сферы хранения и транспортировки горючих и химических веществ, резьбовые фитинги по ISO стандарту расширяют свои возможности практически во всех отраслях промышленности. Высокая механическая прочность и инертность к коррозии позволяют использовать нержавеющие фитинги в ответственных местах в широком диапазоне температур.

Штуцер ВР из нержавеющей стали AISI 304 (содержание хрома 17-19%, никеля 10-14%) применяется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Фитинги из стали AISI 304 без потери своих свойств работают в средах с эфиром, этиленом, формальдегидом, бензолом, бензином, метиловым спиртом, перекисью водорода, пропаном и природным газом. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. В тех случаях, когда не хватает коррозийной стойкости резьбовых фитингов из стали AISI 304, применяют фитинги из кислотостойкой стали AISI 316.

Штуцер ВР из кислотостойкой нержавеющей стали AISI 316 (содержание хрома 17-19%, никеля 10-14% и молибдена 2-3%) содержит в своем составе легирующий элемент молибден, который придает фитингу повышенную устойчивость к воздействию коррозии (относительно стали AISI 304). Фитинги с резьбой из стали AISI 316 применяются в трубопроводах для химической промышленности, а также в трубопроводах с особенно агрессивными средами: сульфат аммония, ацетат натрия, кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная).

Для проверки совместимости нержавеющих сталей AISI 304 и AISI 316 с рабочей средой, можно воспользоваться справочником совместимости сталей и уплотнителей.

Для создания трубопровода с высокими эксплуатационными характеристиками наша компания предлагает подобрать к резьбовым фитингам и шаровым кранам нержавеющие трубы в размерах по ISO стандарту. Единый стандарт и соответствие размеров каждого элемента трубопровода обеспечивает беспроблемное соединение в единую надежную систему по оптимальной стоимости.
