Затвор дисковый межфланцевый

Описание

Компания ГРОССНЕР предлагает из наличия затворы дисковые межфланцевые из нержавеющей стали AISI 304 и AISI 316L. Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел. +7 (495) 120-10-92.

Отправка в регионы РФ от 1шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

На все дисковые затворы компания ГРОССНЕР предоставляет:

1. Декларация о соответствии EAC (ТР ТС 010/2011 «О безопасности машин и оборудования»)
2. Cертификат EN-10204-3.1
3. Сертификат качества поверхности (степень полировки)

Затворы дисковые нержавеющие межфланцевые позволяют оперативно остановить или регулировать движение жидкости по трубопроводу. Получили распространение в пищевой, фармацевтической, а также химической промышленности благодаря высоким асептическим характеристикам (низкая шероховатость рабочей поверхности). Дисковые затворы имеют в качестве главного рабочего элемента стальной плоский диск, который поворачиваться под определенным углом относительно рабочей среды трубопровода. Поэтому такие краны часто называют — поворотные затворы.

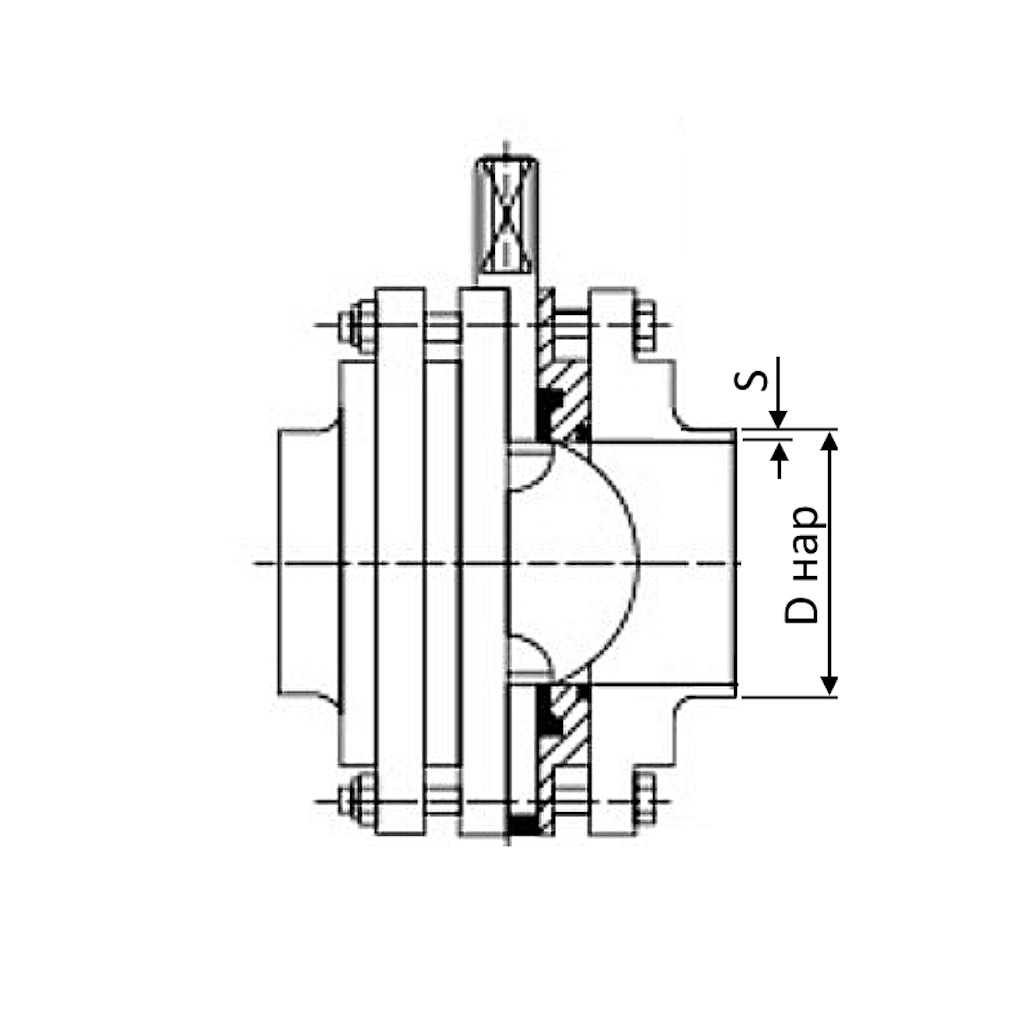

Затвор дисковый межфланцевый соединяется с трубопроводом через приварные фланцы, что позволяет обслуживать затвор простым отсоединением затвора от неподвижных фланцев.

Характеристики межфланцевого затвора

• Стандарт: 3-A, DIN;
• Размерный ряд: 3-A (1″ — 6″), DIN (DN25 — DN150);
• Среда: жидкая и газообразная;
• Уплотнение мембраны: EPDM (FDA177.2600), SILICONE (FDA177.2600), FPM (FDA177.2600), NBR (FDA177.2600);
• Давление максимальное: до 10 бар;
• Температура: от -10 до 120 °C (EPDM);
• Шероховатость: Ra<0,8 мкм, Ra<0,51 мкм;
• Сталь: AISI304, AISI316L.

Затворы межфланцевые широко используются благодаря своим преимуществам: простая установка и обслуживание, легкое управление, продолжительный срок службы, герметичность класса А, высокие асептические характеристики (низкая шероховатость поверхности). Затворы дисковые нержавеющие DIN производятся по немецкому метрическому стандарту DIN, все измерения в миллиметрах. Затворы дисковые SMS производятся по дюймовому шведскому стандарту SMS.

Альтернативные материалы применяемые для вкладыша дискового затвора:

1. SILICONE выдерживает от -10°C до +150°C и непродолжительную обработку паром для стерильности. Пригоден в производстве алкоголей, напитков и пищевой продукции. Ограничения: кислоты и щелочи сильной концентрации, эфиры, пропан, бутан, бензин, минеральное масло.

2. NBR (нитрильный каучук) — бюджетный вариант для молочного и пивного производства. Выдерживает от -5°C до +120°C и непродолжительную обработку паром для стерильности +130°C. Хорошая стойкость к морской воде, спирту, бензину, пропану, бутану, маслу минеральному. Ограничения: бензол, эфиры, растворители, углеводороды хлоросодержащие.

3. FPM (VITON) применяется для фармацевтического производства. Выдерживает от -10°C до +180°C и кратковременную обработку паром для стерилизации +130°C. Предназначен для работы в среде минеральных и растительных масел, животных жиров, с различными видами топлива. Ограничения: перегретый водяной пар, растворители (ацетон), муравьиная кислота, уксусная кислота, газы и щелочи на основе аммиака.

Дисковый затвор межфланцевый из нержавеющей стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Используется преимущественно в трубопроводах для пищевой промышленности и фармацевтической промышленности, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Затвор из кислотостойкой нержавеющей стали AISI 316L — это улучшенная версия затвора из стали AISI 304, которая дополнена молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает затвору из стали AISI 316L лучшую коррозийную стойкость в окислительных средах. Нержавеющий затвор AISI 316L применяется в трубопроводах пищевой промышленности и фармацевтической промышленности, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Для получения дополнительной информации при выборе между двумя марками стали (AISI 304 или AISI 316) обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.
