Смотровой трубопровод кламповый

Описание

Компания ГРОССНЕР предлагает из наличия смотровой трубопровод (диоптр) из нержавеющей стали AISI 304 и кислотостойкой стали AISI 316L.

Запрос актуальных цен оставляйте на почту info@grossner.ru или звоните по тел.:

+7 (495) 120-10-92

8 (800) 444-05-10

Отправка по РФ от 1 шт.

Также у нас Вы можете заказать нестандартное исполнение (тип соединения, размер) трубопроводной арматуры.

Характеристики смотрового диоптра

• Стандарт: 3-А, DIN;
• Размеры:  DIN (DN 25 — DN 100), 3-A (DN 1″ — DN 4″);
• Давление: до 10 Бар;
• Температура: от -10°C до 130°C (EPDM), от -10°C до 150°C (SILICONE), от -10°C до 180°C (FPM);
• Сталь: AISI 304 (1.4301), AISI 316L (1.4404);
• Уплотнения: EPDM (пищевой допуск FDA177.2600, фарм допуск USP Class VI), SILICONE (пищевой допуск FDA177.2600, фарм допуск USP Class VI), FPM (пищевой допуск FDA177.2600, фарм допуск USP Class VI);
• Гигиенический класс: Ra≤0,8 мкм;
• Марка стали: AISI 304, AISI 316L.

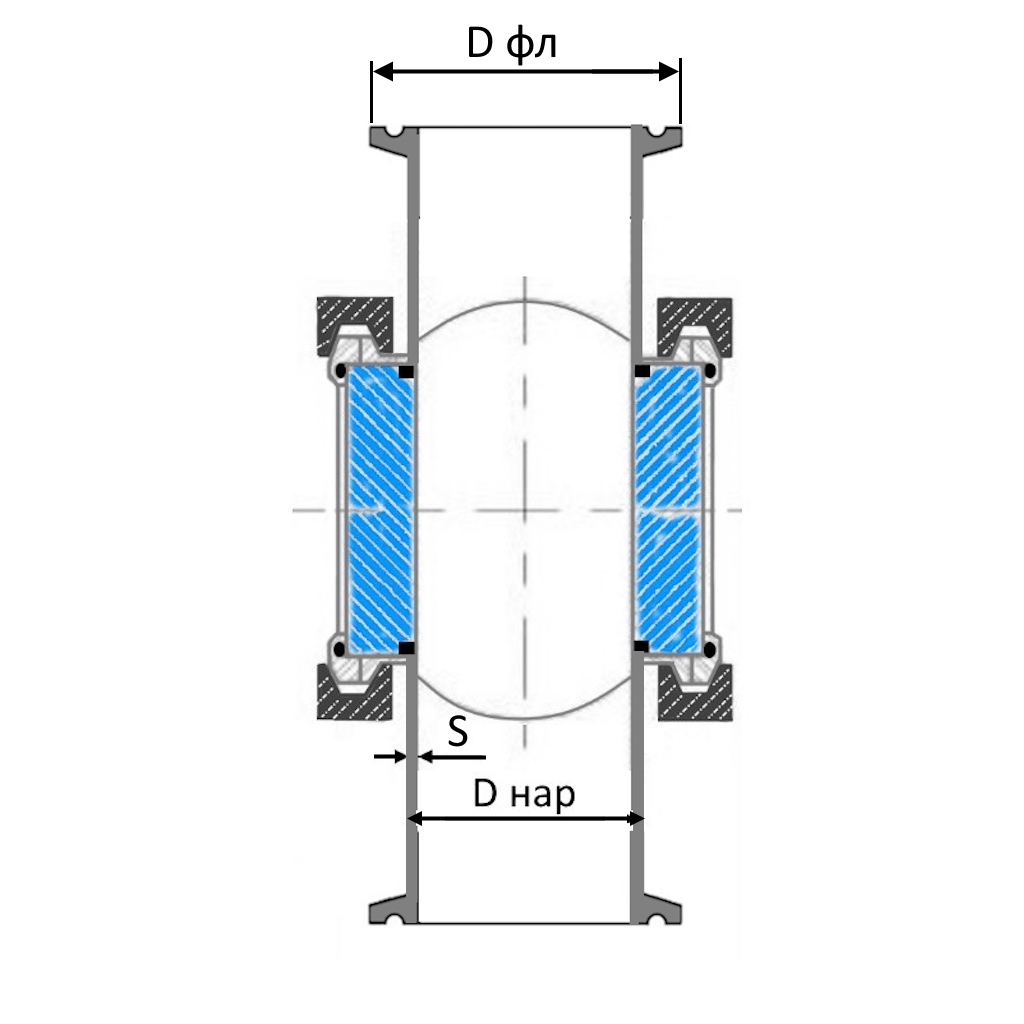

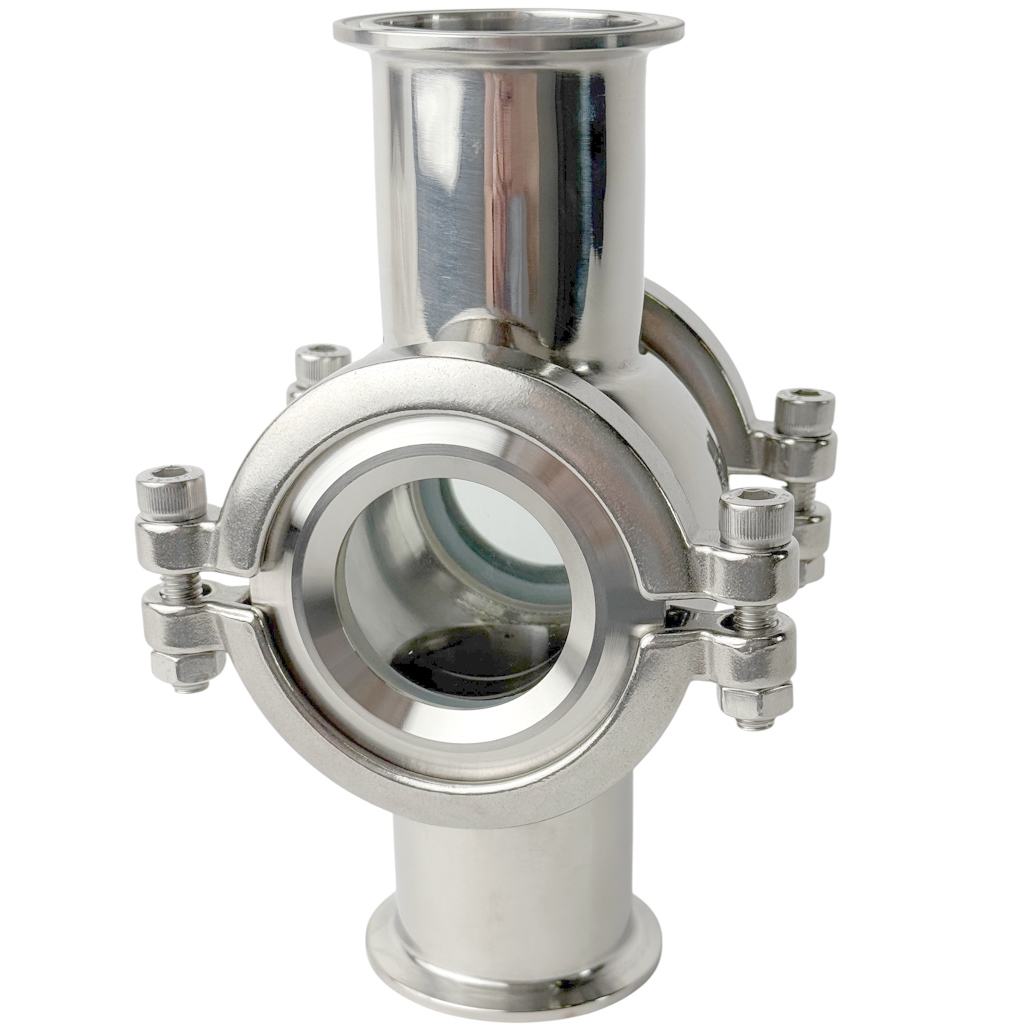

Смотровой трубопровод применяют для кругового визуального контроля жидкой среды в нержавеющем трубопроводе. Изготовленный из нержавеющей стали и закаленного стекла смотровой трубопровод не снижает надежность и герметичность системы. Смотровой трубопровод имеет специальный корпус оснащенный двумя боросиликатными стеклами. Прижим боросиликатного стекла к уплотнению выполнен специальным болтовым хомутом.

Патрубки под приварку в смотровом трубопроводе производятся в метрических размерах по стандарту DIN, либо в дюймовых размерах по стандартам SMS, ASME BPE, 3-А. Смотровой трубопровод изготовленный по этим стандартам имеет низкую степень шероховатости наружной и внутренней поверхности и, как следствие, обладает высокими асептическими свойствами, что позволяет применять его в пищевой, био- и фармацевтической отрасли.

В качестве уплотняющего материала в смотровом трубопроводе применяется:

1. SILICONE — выдерживает от -10°C до +150°C и непродолжительную обработку паром для стерильности. Пригоден в производстве алкоголей, напитков и пищевой продукции. Ограничения: кислоты и щелочи сильной концентрации, эфиры, пропан, бутан, бензин, минеральное масло.

2. EPDM (пищевая резина) — распространен в пищевой отрасли. Выдерживает от -10°C до +130°C и допускает длительную обработку паром для стерилизации +130°C. Предназначен для работы с морской водой, щелочами, разбавленными органическими и неорганическими кислотами. Ограничения: сухой воздух, жиры, минеральное и растительное масло, бензин, бутан, пропан.

3. FPM (VITON) (термостойкая резина) применяется для фармацевтического производства. Выдерживает от -10°C до +180°C и кратковременную обработку паром для стерилизации +130°C. Предназначен для работы в среде минеральных и растительных масел, животных жиров, с различными видами топлива. Ограничения: перегретый водяной пар, растворители (ацетон), муравьиная кислота, уксусная кислота, газы и щелочи на основе аммиака.

Смотровой трубопровод из стали AISI 304 используется в средах с окислительным характером: с сильной серной, хлорной, азотной, соляной кислотой при низкой концентрации и низкой температуре или для слабой яблочной, лимонной, винной, молочной, уксусной кислотой при средней температуре. Сталь AISI 304 хорошо противостоит коррозии под открытым небом. Используется преимущественно в трубопроводах для пищевой и фармацевтической отрасли, а также для химической промышленности. Рекомендуют в оборудовании и составных частей трубопроводной арматуры, которые работают в контакте с пищевой продукцией в охлажденном или нагретом состоянии: натуральные соки, вино, пиво, спирт, молоко (кисломолочные продукты).

Смотровой трубопровод из кислотостойкой нержавеющей стали AISI 316L относительно стали AISI 304, дополнен молибденом и имеет большее количество никеля. Молибден, как и хром, является легирующим элементом и придает диоптру из стали AISI 316L лучшую коррозийную стойкость в окислительных средах. Смотровой трубопровод из стали AISI 316L применяется в трубопроводах пищевой промышленности и фармацевтической промышленности, а также для химической промышленности при использовании в особенно агрессивных средах: кипящая 20%-ая фосфорная кислота, серная кислота при определенной концентрации и температуре, сернистый газ, горячие органические кислоты (уксусная, яблочная, молочная и др.).

Для получения дополнительной информации при выборе между этими двумя марками стали обратитесь к справочнику Совместимости сталей и уплотнителей с различными средами.

Альтернативой смотровым трубопроводам могут служить трубные диоптры, они также интегрируются в трубопровод для визуального контроля жидких сред. Трубные диоптры имеют бóльшую поверхность для визуального наблюдения, обратная сторона этого преимущества — меньшая прочность и стойкость к ударным воздействиям. Демонтаж стекла также значительно удобнее в смотровом трубопроводе, чем в трубном диоптре.
